| الكمية: | |
|---|---|
AZ4095410003
أجزاء المقطورة
| وصف | السمة |
|---|---|

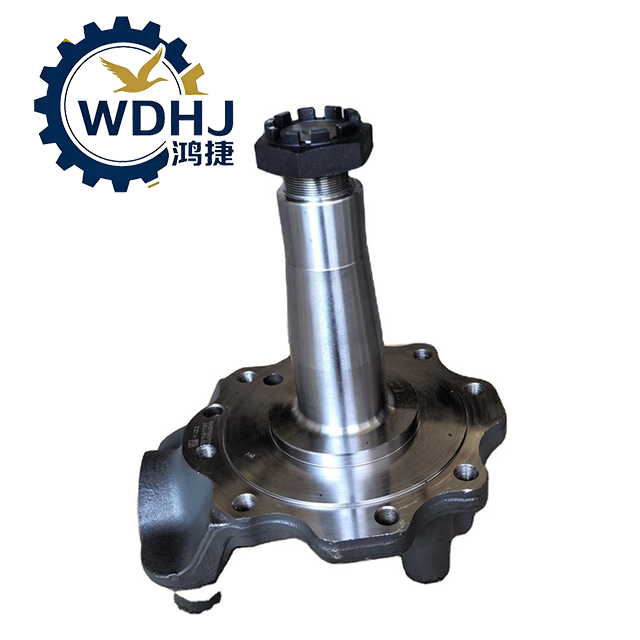

| اسم المنتج | مجموعة مفصل التوجيه الأيسر |
| رقم الجزء | AZ4095410003 |
| وظيفة | يربط محور العجلة، والتعليق، ونظام التوجيه؛ ينقل مدخلات التوجيه ويدعم حمولة السيارة |
| جانب | اليسار (LH) |
| مطابقة الجزء الأيمن | AZ4095410004 (مفصل التوجيه الأيمن) |
| مادة | سبائك الصلب المطروق (42CrMo / 20CrMnTi / 22CrMoTi) |
| عملية التصنيع | تزوير الساخنة، والتصنيع باستخدام الحاسب الآلي، والتبريد والتلطيف |
| المعالجة السطحية | رقبة عمود صلبة، طلاء مضاد للصدأ |
| تصنيف الحمل | مصمم للمحور الأمامي فئة 9.5 طن (الجسر الأمامي 9.5 طن) |
| نوع التطبيق | المحور الأمامي - محور التوجيه |
| التوافق | شاحنات SINOTRUK SITRAK وHOWO والمركبات الخاصة الثقيلة |
| الامتثال للمعايير | معايير GB/T، مواصفات الجودة الداخلية لـ CNHTC |
| المعلمة | مواصفات |
|---|---|
| رقم الجزء | AZ4095410003 |
| نوع المكون | مفصل التوجيه الأيسر (التجميع الكامل) |
| سعة المحور | 9.5 طن (9500 كجم) |
| المكونات الرئيسية متضمنة | جسم المفصل، وتجويف الدبوس الرئيسي، وواجهة تثبيت ذراع التوجيه، وشفة لوحة دعم الفرامل، ومجلات محمل المحور |
| درجة المادة | 42CrMo (نموذجي)، قوة الشد ≥ 1,080 ميجا باسكال |
| المعالجة الحرارية | مروي ومخفف لمقاومة التعب العالية |
| صلابة رمح الرقبة | HRC 55–62 (سطح مقوى) |
| الوزن (تقريبا) | ~48-52 كجم |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية |
| حياة التصميم | ≥ 1,000,000 كم في الظروف العادية |
| التحسين الهيكلي | مُحسّن من FEA لتقليل الوزن وتوزيع الضغط (موديل 2026) |
| الموافقات | معتمدة من قبل مركز SINOTRUK R&D؛ مراقبة جودة خط إنتاج OE |
