| Quantité : | |
|---|---|
8703400071 8703400072
Camions-bennes miniers Tonly
| d'attribut | Spécification |
|---|---|
| Numéro de pièce | 8703400072 |
| Numéros alternatifs | 8703400071 (homologue), TL875-3400072, Yutong 10012242 (certains modèles) |

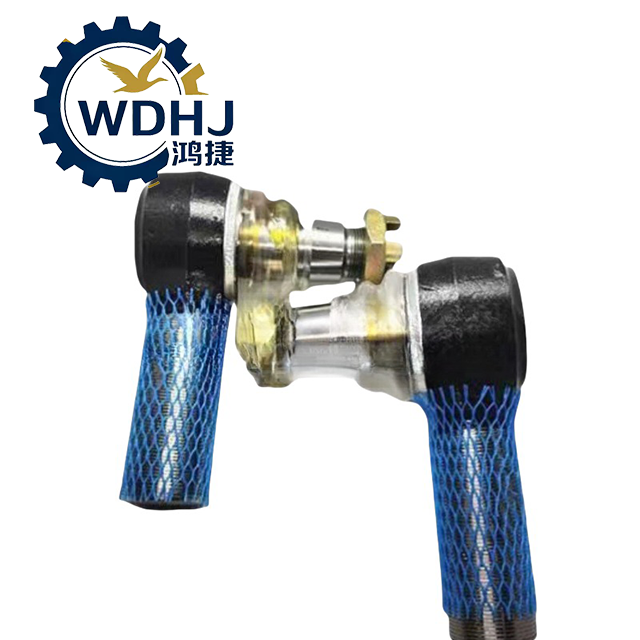

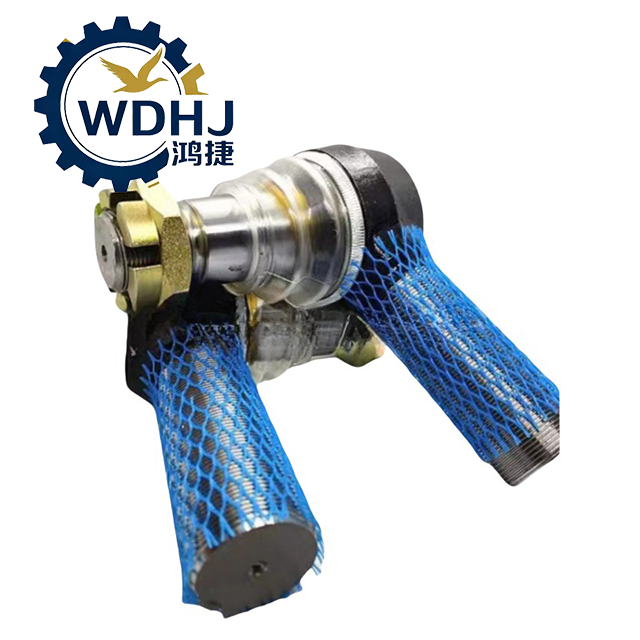

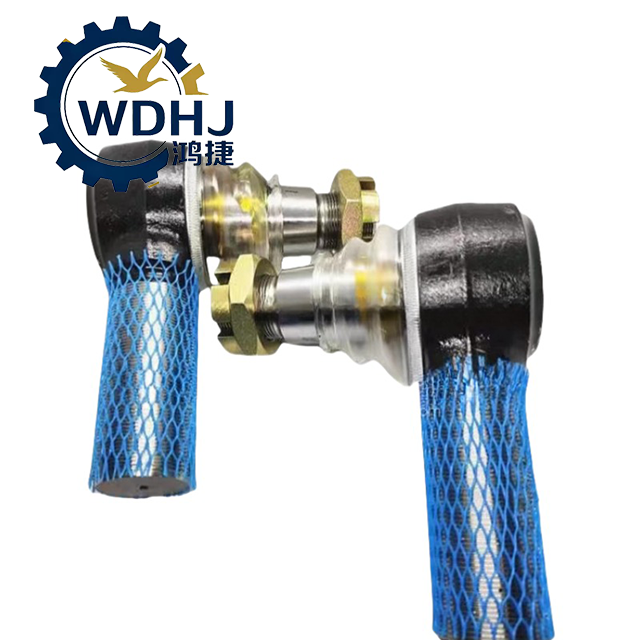

| Nom du composant | Ensemble d'extrémité de biellette de direction/joint à rotule (liaison de direction) |
| Type de demande | Véhicules miniers hors route, camions-bennes ultra-robustes |
| Montage principal | Séries Shaanxi Tongli TL875, TL855, TL885 |
| Marques compatibles | Shaanxi Tongli, Yutong Heavy Industries, Zoomlion Heavy Industry, LGMG |
| Type de filetage | Filetage à gauche ou à droite (à vérifier en fonction du côté d'installation ; souvent jumelé) |
| Matériel | Acier allié forgé à haute résistance 40Cr ou 42CrMo |
| Évaluation de l'étanchéité | IP6K9K – Étanche à la poussière et protégé contre les jets d'eau à haute pression et haute température |
| Type de connexion | Tige conique (généralement conique 1:10 ou 1:8) |
| Type de lubrification | Graissable via le raccord Zerk (graisseur) |
| Graisse recommandée | Graisse n°2 à base de lithium |
| Caractéristique de conception | Soufflet anti-poussière intégré, ressort de retenue, chambre de lubrification |
| du paramètre /Détail | Valeur |
|---|---|
| Matériau du goujon à bille | Acier allié 40Cr ou 42CrMo, traité thermiquement pour une résistance élevée à la traction |
| Matériau du boîtier | Acier forgé, zingué ou revêtu pour résister à la corrosion |
| Douille interne | Revêtement composite autolubrifiant (matériau à base de PTFE à faible friction) |
| Taille du fil | Généralement M30×1,5 ou M36×1,5 (à confirmer par variante de modèle) |
| Résistance à la traction | ≥ 900 MPa (après traitement thermique) |
| Capacité de charge dynamique | Jusqu'à 250 kN (varie selon l'application) |
| Plage d'articulation angulaire | ±15° à ±20° (selon la conception) |
| Plage de température de fonctionnement | -40°C à +120°C |
| Matériau du soufflet anti-poussière | Caoutchouc CR (chloroprène) ou HNBR – résistant à l’huile et à l’abrasion |
| Niveau de protection | IP6K9K (entièrement protégé contre la pénétration de poussière et les lavages à haute pression) |
| Durée de vie (typique) | 2 000 à 4 000 heures de fonctionnement (en fonction de l'entretien et des conditions de travail) |
