0281002209
Shacman
| de l'attribut | Description |
|---|---|

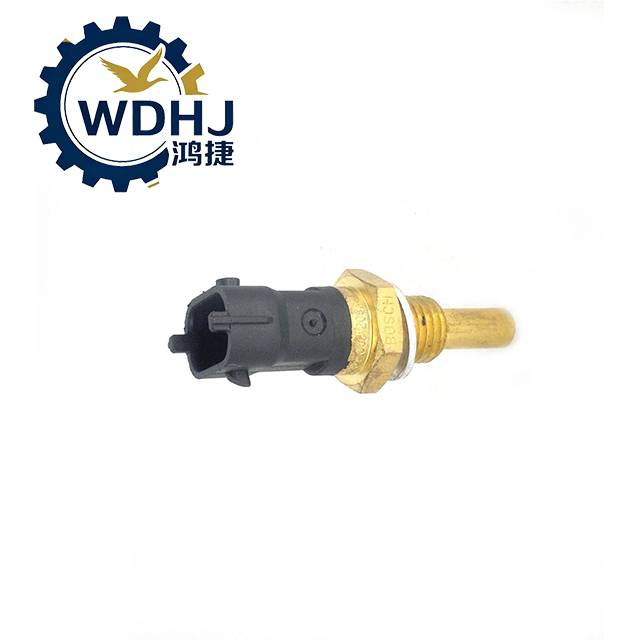

| Nom du produit | Capteur de température du liquide de refroidissement/transmetteur de température du liquide de refroidissement |
| Fabricant | BOSCH (Robert Bosch GmbH) |
| Numéro de pièce | 0 281 002 209 (généralement écrit 0281002209) |
| Numéros alternatifs | Voir la liste de références croisées ci-dessous |
| Type de capteur | Thermistance NTC (coefficient de température négatif) |
| Fonction | Mesure la température du liquide de refroidissement du moteur et envoie un signal à l'ECU/au tableau de bord |
| Signal de sortie | Résistance variable (analogique), interprétée via une tension de référence de 5 V |
| Taille du fil | M12 × 1,5 mm (filetage métrique fin) |
| Taille de clé | 19 millimètres |
| Connecteur électrique | Prise rectangulaire à 2 broches (conception scellée et étanche) |
| Tension de fonctionnement | 5 V DC (tension de référence fournie par l'ECU) |
| Indice de protection | IP67 (une fois accouplé ; résistant à l'humidité et à la poussière) |
| Conformité aux normes | ISO 16750, GB/T, DIN 72551, conforme RoHS |
| des paramètres | Spécification |
|---|---|
| Numéro de modèle | 0 281 002 209 |
| Élément de détection | Thermistance CTN en céramique |
| Résistance à +20°C | ~2,5 kΩ |
| Résistance à -10°C | ~8,2 – 10,5 kΩ |
| Résistance à +80°C | ~0,3 kΩ |
| Plage de température | -40°C à +130°C (court terme jusqu'à +150°C) |
| Précision | ±1,5°C dans la plage de fonctionnement normale |
| Temps de réponse (T90) | < 30 secondes en écoulement de fluide |
| Méthode de scellement | Rondelle d'écrasement en cuivre pour joint étanche à la pression |
| Couple recommandé | 20–25 N·m (pour éviter le dénudage ou la fissuration du fil) |
| Matériel | Corps en laiton, boîtier de connecteur en plastique, pointe de détection en acier inoxydable |
| Approbations | Approuvé OE pour Weichai, Iveco, Volvo, MAN, Polaris, FCA |
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| 612630060035 | Capteur de température de l'eau | F2000, F3000, L3000, M3000, nouveau M3000, H3000, X3000, X5000, X6000 | Capteur de température du liquide de refroidissement moteur WEICHAI WP12, thermistance NTC, filetage M14 × 1,5, connecteur à 2 broches |
| 612600090672 | Capteur de température de l'eau | F3000, nouveau M3000, X3000, X5000 | Moteur WEICHAI WP10/WP12, type prise électronique, M14×1,5, plage 0–150°C |
| 612600090673 | Capteur de température de l'eau | F3000, nouveau M3000, X3000 | Capteur de température dédié WEICHAI, type NTC |
| 612600090985 | Capteur de température de l'eau | X3000 (WP10), nouveau M3000 | Moteur WEICHAI WP10, Euro IV/V, type prise électronique |
| 612600091131 | Capteur de température (WP12 Euro 5) | X3000, X5000 | Capteur de température du liquide de refroidissement moteur WEICHAI WP12 Euro 5 |
| BY612600090792 | Capteur de température | F3000, X3000 | Capteur de température du liquide de refroidissement moteur WEICHAI, remplacement OEM |
| 612600090160 | Capteur de température | F3000 | Capteur de température d'eau moteur WEICHAI |
| 1003081464 | Capteur de température d'eau NTC | F3000 (WP10) | Type de thermistance NTC, moteur WP10, filetage M14×1,5 |
| 201V27421-0190 | Capteur de température de l'eau | Moteur MC11/MC13 (X3000, X5000) | Capteur de température du liquide de refroidissement moteur de technologie MAN, 2 broches |
| 3085185X | Capteur de température ambiante/eau | Série complète (moteur Cummins) | Capteur de température d'eau du moteur Cummins |
| 4954574X | Capteur de température | Série complète (moteur Cummins) | Capteur de température du liquide de refroidissement du moteur Cummins |
| VG1500090061 | Capteur de température de l'eau | F2000, F3000 (réf. croisée Howo) | Capteur de température d'eau compatible Sinotruk/Shacman |
| 61567C180050 | Jauge de température de l'eau | F3000 | Jauge mécanique de température d'eau du tableau de bord |
Capteurs de température d'huile (机油温度传感器)
| Numéro de pièce | Nom de la pièce | des modèles applicables | Spécifications |
|---|---|---|---|
| 1001413692 | Capteur de température et de pression d'huile | F2000, F3000, L3000, M3000, X3000, H3000, X5000, X6000 | Capteur combiné de pression et de température d'huile, moteur WP12/WP13, 4 broches |
| 612600090460 | Capteur de pression et de température d'huile | X3000, nouveau M3000, X5000 | Capteur de pression et de température d'huile intégré, moteur WEICHAI |
| 612600090915 | Capteur de pression et de température d'huile | X3000, nouveau M3000, X5000 | Capteur combiné de pression et de température d'huile, type de prise électronique |
| 0117 3672 / 0117 8104 | Capteur de température d'huile (Deutz) | L3000 (moteur Deutz) | Sonde de température d'huile moteur Deutz, 2 broches |
| FAT50435820601 | Capteur de température d'huile | Moteur Curseur 13 (X3000) | Capteur de température d'huile moteur Iveco Cursor 13 |
| 612600090673 | Capteur de température d'huile | F3000, X3000 | Capteur de température d'huile dédié WEICHAI |
| Numéro de pièce | Nom de la pièce | des modèles applicables | Spécifications |
|---|---|---|---|
| 612630120004 | Capteur de température et de pression d'air d'admission | X3000, X5000, X6000, F3000 | Capteur MAP avec température intégrée, 4 broches, technologie Bosch |
| 612640120077 | Capteur de pression et de température d'air d'admission | F3000, X3000 | Capteur de pression et de température du collecteur d'admission, moteur WEICHAI |
| 610800111007 | Capteur de pression et de température pré-turbo | Moteur au gaz naturel WP13 | Capteur de pression et de température pré-turbine, moteur GNC/GNL |
| 0261230133 | Capteur de pression d'admission de gaz naturel (Bosch) | Nouveaux M3000, X3000 (NG) | Capteur de pression et de température d'admission de gaz naturel Bosch |
| Z20310004A | Capteur de pression et de température d'admission | Weichai Rui Power (série L) | Capteur de température et de pression d'admission série Weichai Rui-power |
| Numéro de pièce | Nom de la pièce | des modèles applicables | Spécifications |
|---|---|---|---|
| 612640130034 | Capteur de température des gaz d'échappement | Série complète (Euro V/VI, SCR) | Capteur EGT, avant/après DPF, système SCR, 2 broches |
| 1005479281 | Capteur de température d'échappement | Moteur P10H (X3000, X5000) | Capteur de température d'échappement du moteur WEICHAI P10H |
| 1006139958 | Capteur de température d'échappement | Moteur P13 (Chine VI) | Moteur WEICHAI P13, émission China VI, capteur de température d'échappement |
| WG1034121033 | Capteur de température d'échappement | Série complète (SCR/DPF) | Capteur de température des gaz d'échappement du système SCR/DPF |
| K08-1205130-01 | Capteur de température d'échappement | Série complète (moteur Yuchai) | Capteur de température d'échappement du moteur Yuchai |
| 612640130013 | Capteur NOx (avec température) | Série complète (Euro V/VI) | Capteur d'oxyde d'azote avec détection de température intégrée |
Capteurs de température ambiante/extérieure (环境 / 室外温度传感器)
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| DZ95189711002 | Capteur de température ambiante | F3000, X3000, M3000, Aolong | Sonde de température d'air extérieur/ambiant, système SCR, 2 broches |
| DZ9L149585912 | Capteur de température extérieure de climatisation | X6000 | Capteur de température extérieure de climatisation X6000 |
| 612630060035 | Capteur de température ambiante | Série complète (référence croisée) | Également utilisé comme capteur de température ambiante (référence croisée) |
| 3085185X | Capteur de température ambiante | Série complète (Cummins) | Capteur de température ambiante du moteur Cummins |
Capteurs de température d'habitacle/intérieur (室内 / 驾驶室温度传感器)
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| DZ97189585732 | Capteur de température intérieure | X3000, X5000, M3000 | Sonde de température intérieure de cabine avec ventilateur d'aspiration, NTC 10kΩ@25°C, 2 broches |
| DZ9L149585911 | Capteur de température intérieure de climatisation | X6000 | Capteur de température intérieure de climatisation X6000 |
| 81.61930-**** | Capteur de température intérieure | F2000, F3000 (Classique) | Capteur de température d'habitacle modèle classique, technologie MAN |
| 15221841204 | Capteur de température | Série Delong | Sonde de température générale de l'habitacle |
Capteurs de température du système de climatisation (空调系统温度传感器)
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| DZ97189585307 | Capteur de température de l'évaporateur | X3000, nouveau M3000 | Capteur de température à cœur de l'évaporateur de climatisation, type à thermistance |
| DZ97189585315 | Unité de contrôle de la température du chauffage | X3000 | Module de contrôle de température de chauffage/climatisation |
| DZ97189585312 | Contrôleur automatique de climatisation | X5000 | Panneau de climatisation automatique avec détection de température |
| DZ97189685316 | Unité de commande électronique du chauffage | X3000 | Module de contrôle de la température du chauffage |
Capteurs de température du système d'urée/d'émission (尿素 / 排放系统温度传感器)
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| DZ95259740567 | Capteur de niveau et de température du réservoir d'urée | M3000, nouveau M3000, H3000 | Capteur de réservoir d'urée avec détection de niveau et de température, intégré |
| DZ95259740762 | Capteur de niveau d'urée | X3000 | Capteur de niveau et de température du réservoir d'urée |
| DZ98149741750 | Capteur de réservoir d'urée | L3000 | Capteur de réservoir d'urée L3000 (20L), niveau et température |
| 612640130694 | Capteur de pression et de température de la pompe à urée | Série complète (SCR) | Capteur de pression et de température de la pompe à urée, système SCR |
| 2897755 | Capteur de température d'urée | Série complète | Capteur de température de solution d'urée |
Capteurs de niveau de liquide de refroidissement et autres capteurs de température (冷却液液位及其他温度传感器)
| Numéro de pièce | Nom de la pièce | Modèles applicables | Spécifications |
|---|---|---|---|
| DZ93189777161 | Capteur de niveau de liquide de refroidissement | X5000, X6000 | Capteur de niveau de liquide de refroidissement de type interrupteur à lames, avertissement de niveau de liquide de refroidissement faible |
| DZ93189582254 | Tachymètre électronique/capteur de température de l'eau | X3000, M3000, L3000 | Ensemble de capteurs combinés pour tableau de bord |
| DZ93189582270 | Groupe d'instruments (avec température de l'eau) | F3000 | Jauge combinée avec indicateur de température de l'eau |
| DZ95189582230 | Groupe d'instruments (avec température de l'eau) | X3000 | Ensemble de jauge combinée, comprend la température de l'eau |
| DZ97189584116 | Instrument combiné TFT 5' | X5000 | Groupe d'instruments numériques avec affichage de la température du liquide de refroidissement |
| DZ97259535092 | Capuchon de décompression (avec température) | X5000 | Bouchon de vase d'expansion avec indicateur de température |
| DZ96189584121 | Groupe d'instruments combiné | L3000 | Tableau de bord L3000 avec jauge de température d'eau |
