3730010-363
FAW
| dell'attributo | Descrizione |
|---|---|

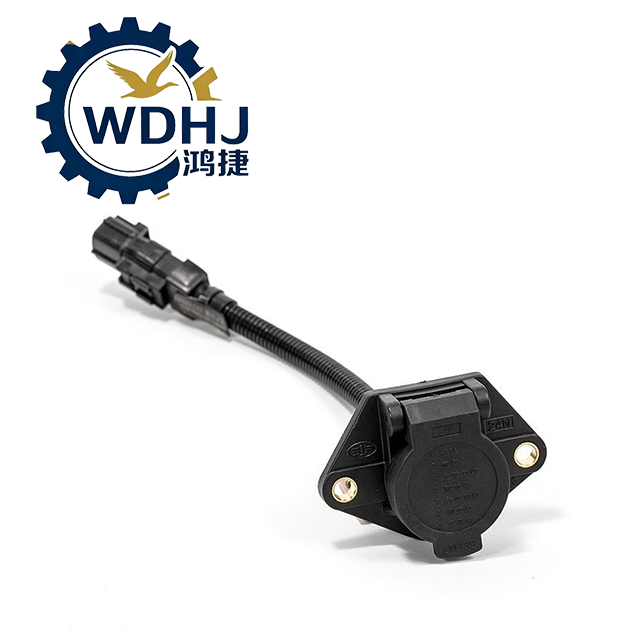

| Nome del prodotto | Gruppo presa di alimentazione/spina per rimorchio a 7 pin |
| Compatibilità del marchio | FAW Jiefang (FAW Jiefang Automotive Co., Ltd.) |
| Funzione primaria | Trasmissione del segnale elettrico dal trattore al rimorchio (illuminazione, frenata, svolta, ABS) |
| Tipo di applicazione | Sostituzione OEM, riparazione aftermarket |
| Posizione di montaggio | Zona della guida del telaio posteriore o della ralla dei trattori |
| Impianto Elettrico | 24 V CC (standard per camion diesel pesanti cinesi) |
| Norma di qualità | Conforme alle specifiche ISO 1185, GB/T 5054.1 e FAW OEM |
Nome1
Nome2
| dei parametri | Specifica |
|---|---|
| Numero di modello | 3730010-363 / 3730010-363-B / 3730010-363-C |
| Valutazione della tensione | 24 V CC |
| Numero di pin | 7 pin (7 core) |
| Configurazione pin (codice colore) | |
| • Pin 1 (Bianco): Terra/Terra (Negativo) | |
| • Perno 2 (nero): indicatore di posizione laterale posteriore sinistro e luce targa | |
| • Pin 3 (giallo): segnale di svolta a sinistra | |
| • Pin 4 (rosso): luce freno (luce stop) | |
| • Pin 5 (verde): segnale di svolta a destra | |
| • Perno 6 (marrone): indicatore di posizione laterale posteriore destro e luce targa | |
| • Pin 7 (blu): alimentazione ausiliaria (ad esempio, ABS del rimorchio, sistemi di monitoraggio) | |
| Materiale di contatto | Perni in lega di rame con placcatura in nichel o argento per elevata conduttività e antiossidazione |
| Materiale dell'alloggiamento | Lega di alluminio pressofuso (standard) o plastica ignifuga ad alta resistenza |
| Progettazione della tenuta | Guarnizione in gomma integrata + coperchio protettivo a molla |
| Livello di protezione | IP65 / IP67 (a tenuta di polvere e protetto contro getti d'acqua e immersioni temporanee) |
| Capacità attuale | Fino a 15 A–20 A per pin (adatto per gruppi di illuminazione LED/alogeni) |
| Temperatura operativa | Da -40°C a +85°C |
| Resistenza alla corrosione | Trattamento superficiale resistente all'ossidazione; resiste al sale stradale, al fango e agli agenti antighiaccio |
