| Quantità: | |
|---|---|
WG9727710002
Parti dell'autobus Shacman Sinotruk Howo FAW Dongfeng Foton Auman Yutong
| dell'attributo | Descrizione |
|---|---|

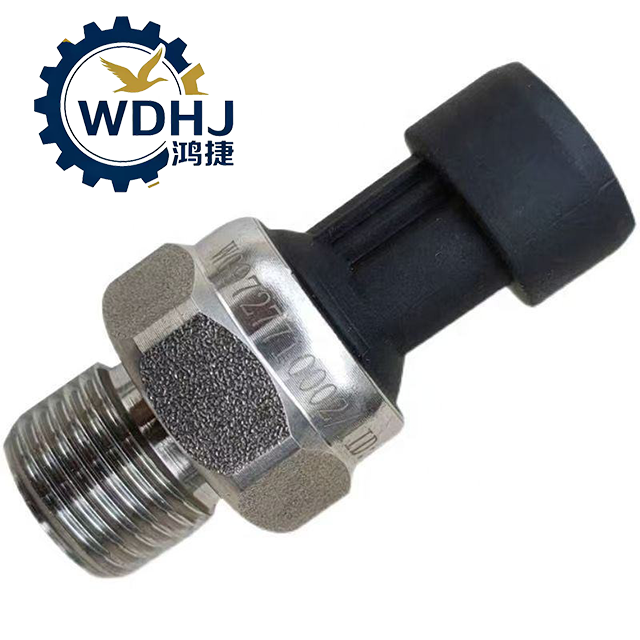

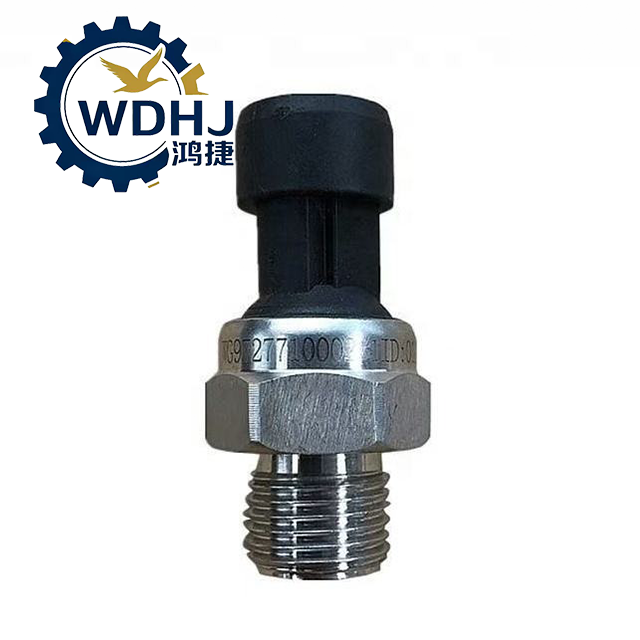

| Nome del prodotto | Sensore elettronico della pressione dell'aria/trasduttore della pressione dell'aria |
| Numero di parte | WG9727710002 |
| Numeri alternativi | WG9727710002/1 (variazione lotto) |
| Funzione | Converte la pressione pneumatica in segnale elettrico per la strumentazione |
| Tipo di segnale di uscita | Tensione analogica (0–5 V) o segnale di frequenza (PWM), a seconda del protocollo ECU |
| Tensione operativa | 24 V CC (standard per veicoli commerciali pesanti) |
| Intervallo di misurazione | 0 – 10 bar (1,0 MPa) o 0 – 12 bar (personalizzabile) |
| Precisione | ±0,1 bar in condizioni normali |
| Filettatura della porta di pressione | M16 × 1,5 (filettatura metrica fine, standard) |
| Connettore elettrico | Connettore impermeabile circolare a 2 o 3 pin (stile Deutsch o equivalente) |
| Grado di protezione | IP67 (resistente alla polvere e protetto contro l'immersione in acqua) |
| Materiale dell'alloggiamento | Corpo in lega di alluminio + cappuccio in plastica tecnica ad alta resistenza |
| Temperatura operativa | da -40°C a +105°C |
| Conformità agli standard | GB/T, ISO 16750 (test ambientali), QC/T 827 (sensori automobilistici) |
| dei parametri | Specifica |
|---|---|
| Numero di modello | WG9727710002 |
| Tensione di alimentazione | 24 V CC nominali (intervallo operativo: 20–30 V) |
| Segnale di uscita | Uscita lineare da 0,5–4,5 V (tipica); Opzione PWM disponibile |
| Uscita su scala completa | Corrisponde a 10 bar (o 12 bar) di pressione massima |
| Tempo di risposta | < 10 ms |
| Ripetibilità | ±0,05 bar |
| Stabilità a lungo termine | Deriva < 0,1% FS/anno |
| Materiale della guarnizione | NBR o FKM (fluoroelastomero) per resistenza al freddo |
| Lunghezza cavo (se integrato) | ~1,5 m (cablaggio standard) |
| Resistenza alle vibrazioni | Conforme alla norma ISO 16750-3 (stress meccanico) |
| Approvazioni | Approvato OE per le serie SINOTRUK Howo, SITRAK, HOHAN |
| Numero di parte (numero OEM) | Nome della parte | Modelli Shacman compatibili | Specifica |
| DZ9100580141 | Sensore del manometro dell'aria | Shacman Delong X3000, M3000, F3000, Aolong | Uscita del segnale di tensione, intervallo del segnale 0,5-3,77 V, intervallo di misurazione 0-12 bar, filettatura M12x1,5, connettore a 2 pin |
| DZ97189711201 | Sensore del manometro dell'aria | Shacman Delong F2000, F3000, H3000, L3000, M3000, X3000, X5000, X6000 | Uscita del segnale di tensione, intervallo del segnale 0,5-3,77 V, intervallo di misurazione 0-12 bar, filettatura M12x1,5, connettore a 3 pin |
| 81.27421.0151 | Sensore del manometro dell'aria | Shacman Delong F2000, F3000, Aolong | Uscita segnale di resistenza, campo di misura 0-12 bar, filettatura M12x1,5, connettore a 2 pin |
| DZ96189361076 | Doppio sensore integrato di pressione dell'aria | Shacman X5000, X6000 | Uscita del segnale di tensione a doppio canale, intervallo del segnale 0,5-3,77 V, intervallo di misurazione 0-12 bar, connettore a 7 pin, doppio monitoraggio della pressione dell'aria |
| 612600090765 | Sensore del manometro dell'aria | Camion Shacman con motore Weichai | Uscita del segnale di tensione, intervallo del segnale 0,5-3,77 V, intervallo di misurazione 0-12 bar, filettatura M14x1,5, connettore a 3 pin |
| 4921493X | Sensore del manometro dell'aria | Camion pesanti Shacman | Uscita del segnale di tensione, intervallo del segnale 0,5-3,77 V, intervallo di misurazione 0-12 bar, filettatura M12x1,5, connettore a 3 pin |
