| Menge: | |
|---|---|
3730010-363
FAW
| Attributbeschreibung | |
|---|---|

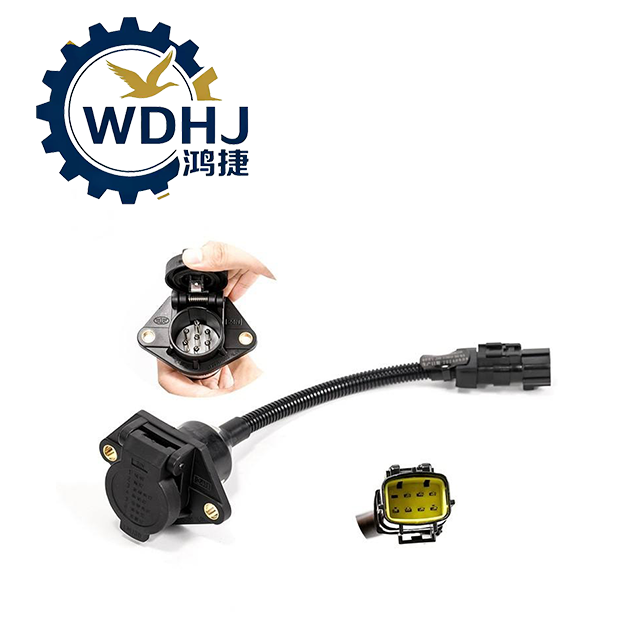

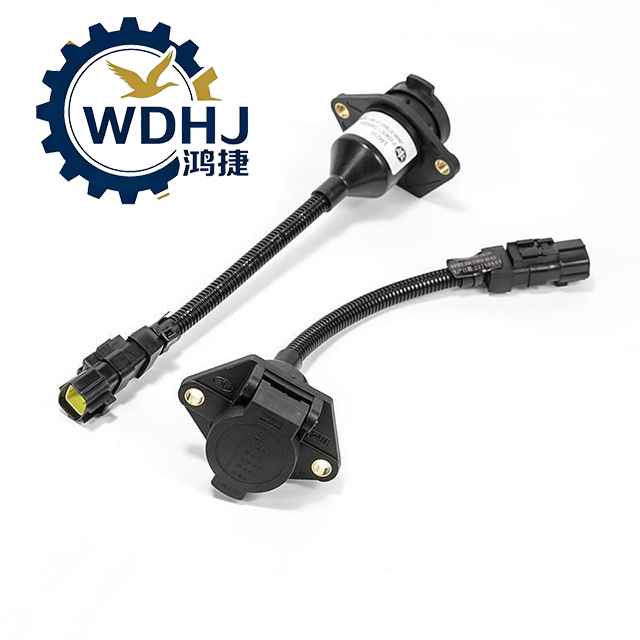

| Produktname | 7-polige Anhänger-Steckdose/Stecker-Baugruppe |
| Markenkompatibilität | FAW Jiefang (FAW Jiefang Automotive Co., Ltd.) |
| Primäre Funktion | Elektrische Signalübertragung vom Traktor zum Anhänger (Beleuchtung, Bremsen, Lenken, ABS) |
| Anwendungstyp | OEM-Ersatz, Aftermarket-Reparatur |
| Montageort | Hintere Rahmenschiene oder Sattelkupplungsbereich von Sattelzugmaschinen |
| Elektrisches System | 24 V DC (Standard für chinesische schwere Diesel-Lkw) |
| Qualitätsstandard | Erfüllt ISO 1185, GB/T 5054.1 und FAW-OEM-Spezifikationen |
Name1
Name2
| Parameterspezifikation | |
|---|---|
| Modellnummer | 3730010-363 / 3730010-363-B / 3730010-363-C |
| Nennspannung | 24V DC |

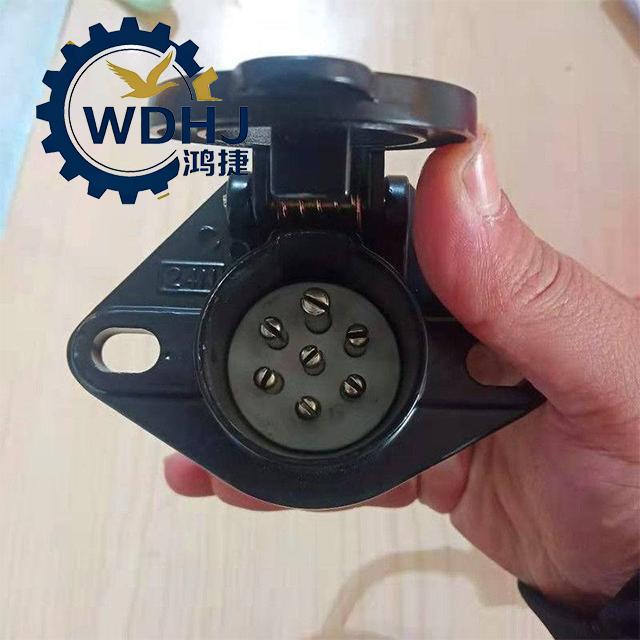

| Anzahl der Pins | 7-Pin (7-Core) |
| Pin-Konfiguration (farbcodiert) | |
| • Pin 1 (Weiß): Masse / Erde (Negativ) | |
| • Pin 2 (Schwarz): Seitenmarkierungs- und Kennzeichenleuchte hinten links | |
| • Pin 3 (Gelb): Linker Blinker | |
| • Pin 4 (Rot): Bremslicht (Bremsleuchte) | |
| • Pin 5 (Grün): Blinker rechts | |
| • Pin 6 (Braun): Seitenmarkierungs- und Nummernschildlicht hinten rechts | |
| • Pin 7 (Blau): Hilfsenergie (z. B. Anhänger-ABS, Überwachungssysteme) | |
| Kontaktmaterial | Stifte aus Kupferlegierung mit Nickel- oder Silberbeschichtung für hohe Leitfähigkeit und Antioxidation |
| Gehäusematerial | Aluminiumdruckgusslegierung (Standard) oder hochfester flammhemmender Kunststoff |
| Dichtungsdesign | Integrierte Gummidichtung + federbelastete Schutzabdeckung |
| Schutzstufe | IP65 / IP67 (Staubdicht & geschützt gegen Strahlwasser und zeitweiliges Untertauchen) |
| Aktuelle Kapazität | Bis zu 15 A–20 A pro Pin (geeignet für LED-/Halogen-Beleuchtungsgruppen) |
| Betriebstemperatur | -40°C bis +85°C |
| Korrosionsbeständigkeit | Oxidationsbeständige Oberflächenbehandlung; widersteht Streusalz, Schlamm und Taumitteln |
