1000993537
Карьерные самосвалы Тонли
| атрибута | Спецификация |
|---|---|
| Номер детали | 1000993537 |
| Производитель | Вэйчай Пауэр Ко., Лтд. |

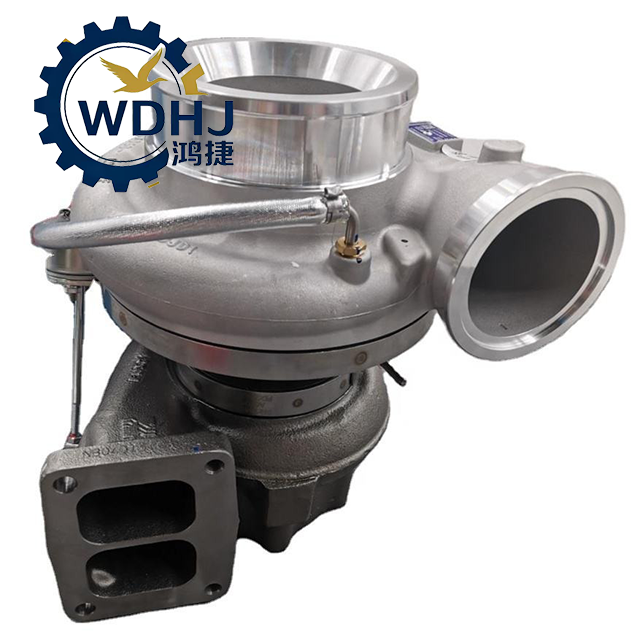

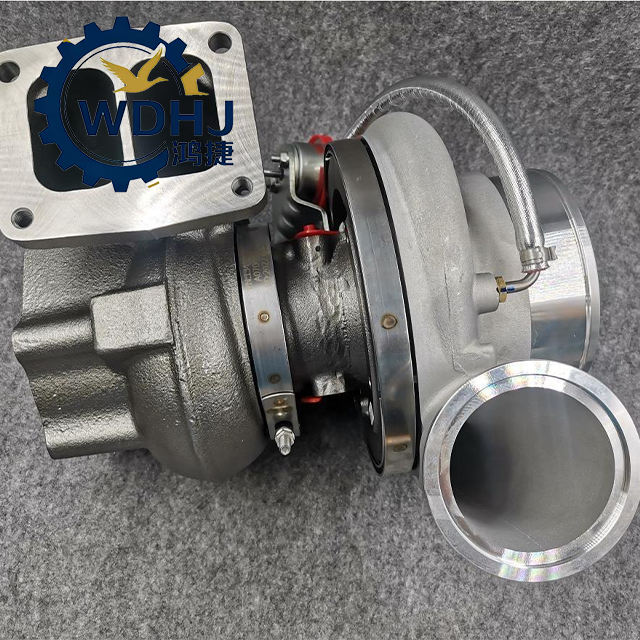

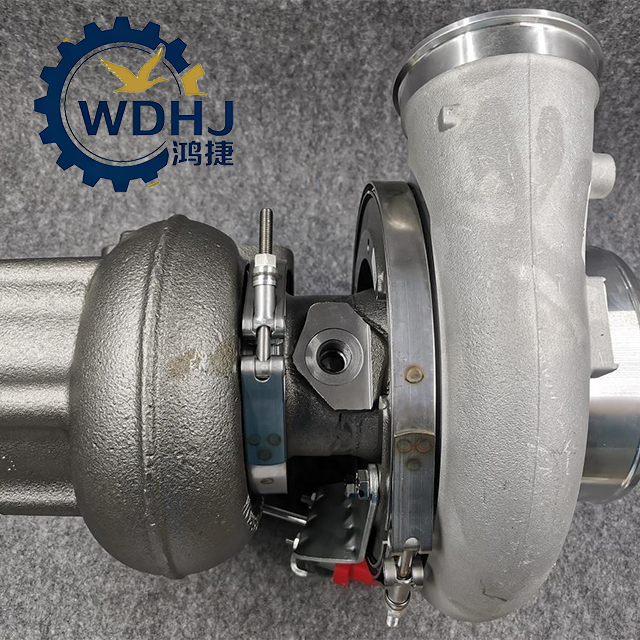

| Имя компонента | Турбонагнетатель выхлопных газов с пневматическим перепускным клапаном |
| Совместимость двигателя | Серия Weichai WP13 (480 л.с., 500 л.с., 550 л.с.); также совместим с платформами WP12 |
| Тип приложения | Тяжелые коммерческие автомобили, карьерные самосвалы, строительное оборудование |
| Система турбонаддува | Турбонагнетатель с фиксированной геометрией (FGT) с байпасом перепускной заслонки |
| Метод охлаждения | С масляным охлаждением (система опорных подшипников со смазкой под давлением) |
| Источник смазки | Моторное масло (из главной галереи) |
| Тип управления | Перепускной клапан с пневматическим приводом |
| Максимальная рабочая скорость | >100 000 об/мин |
| Соответствие требованиям по выбросам | Поддерживает стандарты выбросов China V / China VI |
| Параметр | Значение/детализация |
|---|---|

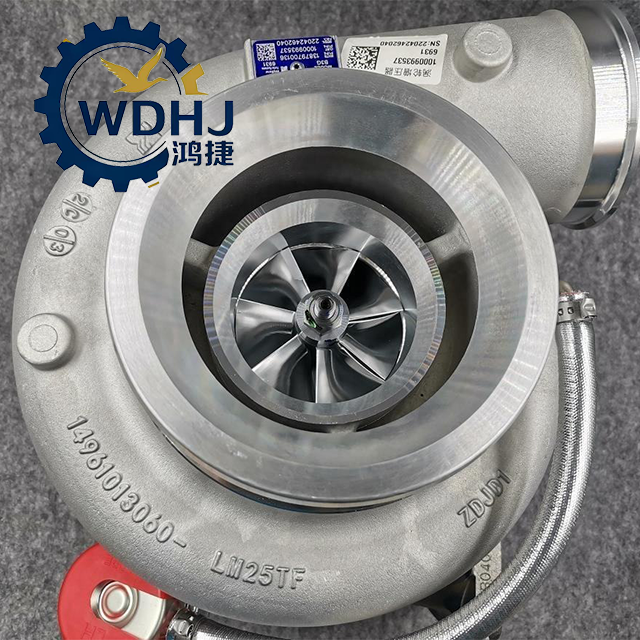

| Материал колеса компрессора | Высокопрочный литой алюминиевый сплав; в обновленных версиях используется алюминий MFS (обработанный/кованый) для повышения усталостной прочности. |
| Материал корпуса турбины | Нирезистовый ковкий чугун (высокое содержание никеля), выдерживает температуру выхлопных газов >750°C. |
| Материал вала | Высококачественная легированная сталь, прецизионная шлифовка и динамическая балансировка. |
| Тип подшипника | Плавающие опорные подшипники (смазываемые маслом) |
| Тип вестгейта | Встроенный пневматический привод – модулирует давление наддува при высокой нагрузке. |
| Диапазон давления наддува | 1,8–2,6 бар (зависит от калибровки двигателя) |
| Производительность воздушного потока | ~45–65 кг/мин (в зависимости от рабочей точки) |
| Эффективность (Компрессор) | Пиковая адиабатическая эффективность ≥75% |
| Термическая стойкость | Рассчитан на длительную эксплуатацию при температуре окружающей среды от -30°С до +50°С. |
| Срок службы (типичный) | 15 000–30 000 часов работы (при правильном обслуживании и использовании масла) |
Справочная таблица деталей турбокомпрессора Shacman
| Номер детали | Название детали | совместимых моделей автомобилей | Спецификация |
|---|---|---|---|
| Серия Weichai WP10 (270-375 л.с.) | |||
| 612601110954 / 4048381 | Турбокомпрессор HX50W | F2000, F3000 (WP10/WD615, 290/336 л.с.) | Holset HX50W, вестгейт, Евро III/IV |
| 612600118895 | Турбокомпрессор HX40W | F3000 (WP10, 270/290 л.с.) | Holset HX40W, высокое давление 290 л.с. |
| 612601110960 | Турбокомпрессор HX40W | Ф3000, М3000 (WP10) | Holset HX40W, стандартный тип |
| 1000714569 | Турбокомпрессор HX40 | X3000 (WP10 Евро V) | Holset HX40, выбросы Евро 5 |
| 612601111007 | Турбокомпрессор HX50W | F3000 (WP10, 336/375 л.с.) | Holset HX50W, версия с более высоким HP |
| 612600118932 / 2839652 | Турбокомпрессор HX50 | F2000, F3000 (WP10, 270/290/336 л.с.) | Холсет HX50, 270-336 л.с. |
| Серия Weichai WP12 (375-460 л.с.) | |||
| 612630110581 / 612640110348 | Турбокомпрессор GTA42 | F3000, X3000 (WP12, 375/400 л.с.) | Гаррет GTA42, 800992-0006, EFI |
| 6126300110020/768349-0003 | Турбокомпрессор GTA42 | F3000 (WP12, 375 л.с.) | Garrett GTA42, оригинальный тип |
| 612630110258 | Турбокомпрессор GTA42/HX50 | F3000, X3000 (WP12, 375/400 л.с.) | GTA42 или HX50, 375 л.с. |
| 612640110399 | Турбокомпрессор GTA42 | Ф3000, Х3000 (WP12 ЭФИ) | Гарретт GTA42, двигатель EFI |
| 1000554640 | Турбокомпрессор (BorgWarner) | Двигатели WP12 | BorgWarner Оригинал, OEM |
| Серия Weichai WP13 (480-550 л.с.) | |||
| 1006105168 | Турбокомпрессор B3G | X3000 (WP13, 550 л.с.) | BorgWarner B3G, 550 л.с., Евро V |
| 1000874378 | Турбокомпрессор B3G | X3000 (WP13, 430/500 л.с.) | БоргВарнер B3G, 430-500 л.с. |
| 1000578628 / 13839700094 | Турбокомпрессор B3G | X3000, F3000 (WP13, 500-550 л.с.) | BorgWarner B3G, 500-550 л.с., 848239 |
| 1006074876 / 13879400056 | Турбокомпрессор | Двигатели WP13 | Оригинальный Weichai, WP13G530E310 |
| 1005001212/899839-0004 | Турбокомпрессор GTD1449 | X3000 (WP13 Евро VI) | Гарретт GTD1449, Евро 6, Национальный 6 |
| 1000322192 | Турбокомпрессор | X3000 (WP13, 375/430 л.с.) | Стандартный WP13 Турбо |
| Серия Cummins ISM11/QSM11/M11 | |||
| 4046025/4046026/2843417 | Турбокомпрессор HX55W | Новый M3000, X3000, F3000 (ISM11/QSM11) | Холсет HX55W, 385-440 л.с., M11/ISM |
| 4037625 / 4089860 | Турбокомпрессор HX55W | Двигатели ISM11/QSM11 | Холсет HX55W, Cummins M11 |
| 3592778 / 3592783 | Турбокомпрессор HX55W | Двигатели M11/ISM11 | Holset HX55W, более ранняя версия |
| 4024963 / 3593597 | Турбокомпрессор HX50W | Двигатели ISM11/QSM11 | Холсет HX50W, 350-400 л.с. |
| Универсальный / Другое | |||
| 61800150015 | Сборка турбокомпрессора | Ф3000, Х3000, М3000 | Универсальный тип, вторичный рынок |
| 410800110124 | Турбокомпрессор | Серия WP10/WP12/WP13 | Тип замены, многомоторный |
| 1000406626 / 612630110752 | Турбокомпрессор | Х3000 | Оригинальный тип X3000 |
