WG9727710002
شكمان ساينو تراك HOWO FAW دونغفنغ فوتون Auman Yutong أجزاء الحافلات
| وصف | السمة |
|---|---|

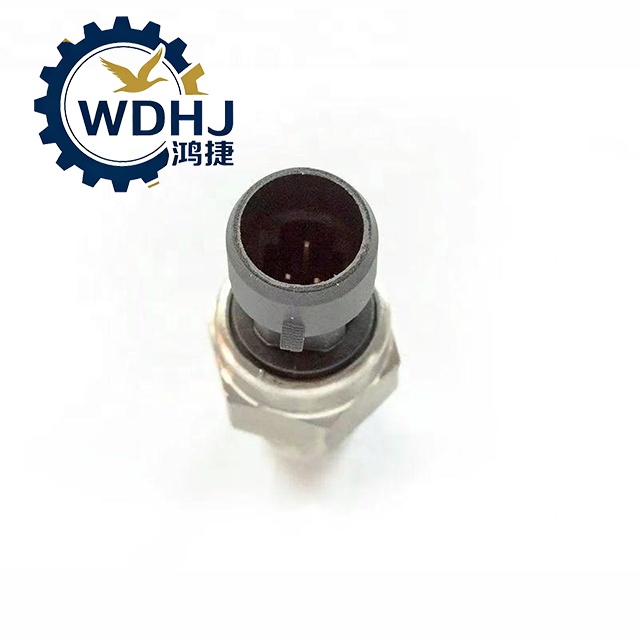

| اسم المنتج | مستشعر ضغط الهواء الإلكتروني / محول ضغط الهواء |
| رقم الجزء | WG9727710002 |
| أرقام بديلة | WG9727710002/1 (تباين الدفعة) |
| وظيفة | يحول الضغط الهوائي إلى إشارة كهربائية للأجهزة |
| نوع إشارة الإخراج | الجهد التناظري (0-5 فولت) أو إشارة التردد (PWM)، اعتمادًا على بروتوكول وحدة التحكم الإلكترونية |
| جهد التشغيل | 24 فولت تيار مستمر (قياسي للمركبات التجارية الثقيلة) |
| نطاق القياس | 0 - 10 بار (1.0 ميجا باسكال) أو 0 - 12 بار (قابل للتخصيص) |
| دقة | ±0.1 بار في الظروف العادية |
| خيط منفذ الضغط | M16 × 1.5 (خيط رفيع متري، قياسي) |
| موصل كهربائي | موصل دائري مقاوم للمياه ذو سنين أو ثلاثة سنون (النمط الألماني أو ما يعادله) |
| تصنيف الحماية | IP67 (مقاوم للغبار ومحمي ضد الغمر في الماء) |
| مواد الإسكان | جسم من سبائك الألومنيوم + غطاء بلاستيكي هندسي عالي القوة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +105 درجة مئوية |
| الامتثال للمعايير | GB/T، ISO 16750 (الاختبار البيئي)، QC/T 827 (أجهزة استشعار السيارات) |
| المعلمة | مواصفات |
|---|---|
| رقم الموديل | WG9727710002 |
| جهد الإمداد | 24 فولت تيار مستمر اسمي (نطاق التشغيل: 20-30 فولت) |
| إشارة الإخراج | خرج خطي 0.5–4.5 فولت (نموذجي)؛ خيار PWM متاح |
| إخراج النطاق الكامل | يتوافق مع 10 بار (أو 12 بار) أقصى ضغط |
| وقت الاستجابة | <10 مللي ثانية |
| التكرار | ± 0.05 بار |
| الاستقرار على المدى الطويل | الانجراف <0.1% FS/سنة |
| مادة الختم | NBR أو FKM (المطاط الفلوري) لمقاومة البرد |
| طول الكابل (إذا كان مدمجًا) | ~1.5 م (حزام قياسي) |
| مقاومة الاهتزاز | يتوافق مع ISO 16750-3 (الإجهاد الميكانيكي) |
| الموافقات | تمت الموافقة على OE لسلسلة SINOTRUK HOWO وSITRAK وHOHAN |
| رقم الجزء (رقم OEM) | اسم الجزء | نماذج شكمان المتوافقة | مواصفة |
| DZ9100580141 | حساس قياس ضغط الهواء | شكمان ديلونج X3000، M3000، F3000، أولونج | خرج إشارة الجهد، نطاق إشارة 0.5-3.77 فولت، نطاق قياس 0-12 بار، خيط M12x1.5، موصل ثنائي الدبوس |
| DZ97189711201 | حساس قياس ضغط الهواء | شكمان ديلونج F2000، F3000، H3000، L3000، M3000، X3000، X5000، X6000 | خرج إشارة الجهد، نطاق إشارة 0.5-3.77 فولت، نطاق قياس 0-12 بار، خيط M12x1.5، موصل 3 سنون |
| 81.27421.0151 | حساس قياس ضغط الهواء | شكمان ديلونج F2000، F3000، أولونج | خرج إشارة المقاومة، نطاق قياس 0-12 بار، خيط M12x1.5، موصل ثنائي الدبوس |
| DZ96189361076 | مستشعر مزدوج لضغط الهواء | شكمان X5000، X6000 | مخرج إشارة الجهد الكهربي ثنائي القناة، نطاق الإشارة 0.5-3.77 فولت، نطاق القياس 0-12 بار، موصل 7 سنون، مراقبة ضغط الهواء المزدوج |
| 612600090765 | حساس قياس ضغط الهواء | شاحنات شكمان بمحرك Weichai | خرج إشارة الجهد، نطاق إشارة 0.5-3.77 فولت، نطاق قياس 0-12 بار، خيط M14x1.5، موصل 3 سنون |
| 4921493X | حساس قياس ضغط الهواء | شكمان الشاحنات الثقيلة | خرج إشارة الجهد، نطاق إشارة 0.5-3.77 فولت، نطاق قياس 0-12 بار، خيط M12x1.5، موصل 3 سنون |
