| จำนวน: | |
|---|---|
WG9727710002
Shacman Sinotruk HOWO FAW ชิ้นส่วนรถบัส Dongfeng Foton Auman Yutong
| คำอธิบาย | คุณสมบัติ |
|---|---|

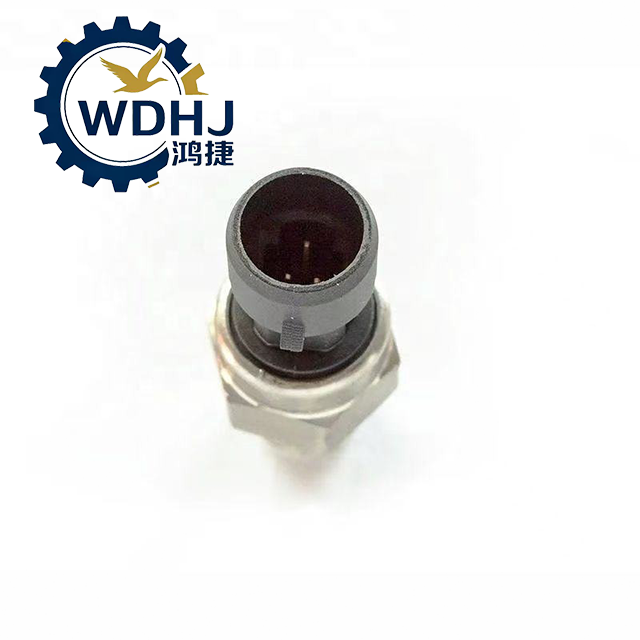

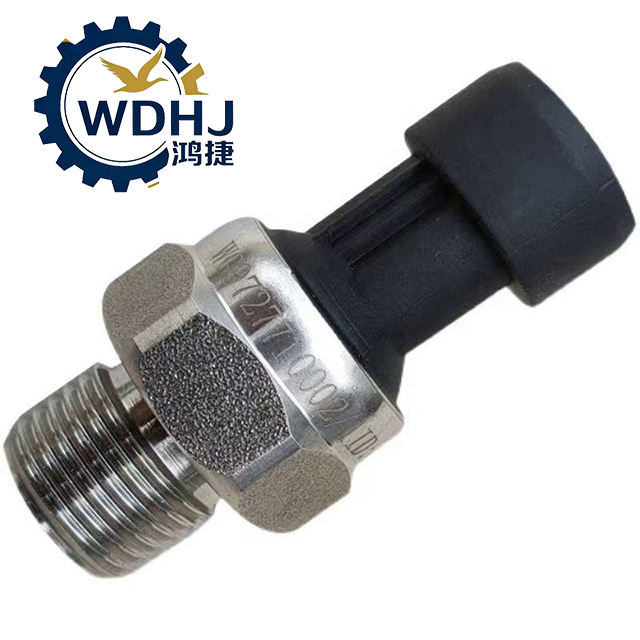

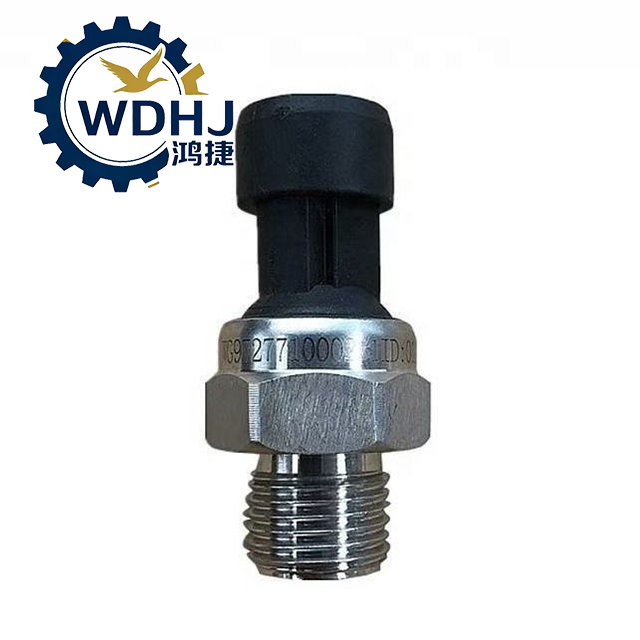

| ชื่อสินค้า | เซ็นเซอร์วัดแรงดันอากาศแบบอิเล็กทรอนิกส์ / ตัวแปลงสัญญาณแรงดันอากาศ |
| หมายเลขชิ้นส่วน | WG9727710002 |
| หมายเลขทางเลือก | WG9727710002/1 (รูปแบบแบทช์) |
| การทำงาน | แปลงแรงดันลมเป็นสัญญาณไฟฟ้าสำหรับเครื่องมือวัด |
| ประเภทสัญญาณเอาท์พุต | แรงดันไฟฟ้าแบบอะนาล็อก (0–5V) หรือสัญญาณความถี่ (PWM) ขึ้นอยู่กับโปรโตคอล ECU |
| แรงดันไฟฟ้าที่ใช้งาน | 24V DC (มาตรฐานสำหรับรถยนต์เพื่อการพาณิชย์ที่ใช้งานหนัก) |
| ช่วงการวัด | 0 – 10 บาร์ (1.0 MPa) หรือ 0 – 12 บาร์ (ปรับแต่งได้) |
| ความแม่นยำ | ±0.1 บาร์ภายใต้สภาวะปกติ |
| เธรดพอร์ตแรงดัน | M16 × 1.5 (เกลียวละเอียดเมตริก มาตรฐาน) |
| ขั้วต่อไฟฟ้า | ขั้วต่อกันน้ำแบบวงกลม 2 พินหรือ 3 พิน (แบบ Deutsch หรือเทียบเท่า) |
| ระดับการป้องกัน | IP67 (กันฝุ่นและป้องกันการแช่น้ำ) |
| วัสดุที่อยู่อาศัย | ตัวเครื่องอลูมิเนียมอัลลอยด์ + ฝาพลาสติกวิศวกรรมที่มีความแข็งแรงสูง |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +105°ซ |
| การปฏิบัติตามมาตรฐาน | GB/T, ISO 16750 (การทดสอบด้านสิ่งแวดล้อม), QC/T 827 (เซ็นเซอร์ยานยนต์) |
| พารามิเตอร์ | ข้อกำหนด |
|---|---|
| หมายเลขรุ่น | WG9727710002 |
| แรงดันไฟฟ้า | กำหนด 24V DC (ช่วงการทำงาน: 20–30V) |
| สัญญาณเอาท์พุต | เอาต์พุตเชิงเส้น 0.5–4.5V (ทั่วไป); มีตัวเลือก PWM |
| เอาต์พุตเต็มสเกล | สอดคล้องกับแรงดันสูงสุด 10 บาร์ (หรือ 12 บาร์) |
| เวลาตอบสนอง | < 10 มิลลิวินาที |
| การทำซ้ำ | ±0.05 บาร์ |
| ความมั่นคงในระยะยาว | ดริฟท์ < 0.1% FS/ปี |
| วัสดุซีล | NBR หรือ FKM (ฟลูออโรอีลาสโตเมอร์) สำหรับการต้านทานความเย็น |
| ความยาวสายเคเบิล (หากรวมเข้าด้วยกัน) | ~1.5 ม. (สายรัดมาตรฐาน) |
| ความต้านทานการสั่นสะเทือน | เป็นไปตามมาตรฐาน ISO 16750-3 (ความเค้นทางกล) |
| การอนุมัติ | ได้รับการอนุมัติจาก OE สำหรับซีรี่ส์ SINOTRUK HOWO, SITRAK, HOHAN |
| หมายเลขชิ้นส่วน (หมายเลข OEM) | ชื่อชิ้นส่วน | รุ่น Shacman ที่เข้ากันได้ | ข้อมูลจำเพาะ |
| DZ9100580141 | เซ็นเซอร์วัดความดันอากาศ | Shacman Delong X3000, M3000, F3000, อ่าวหลง | เอาต์พุตสัญญาณแรงดันไฟฟ้า, ช่วงสัญญาณ 0.5-3.77V, ช่วงการวัด 0-12bar, เธรด M12x1.5, ขั้วต่อ 2 พิน |
| DZ97189711201 | เซ็นเซอร์วัดความดันอากาศ | Shacman Delong F2000, F3000, H3000, L3000, M3000, X3000, X5000, X6000 | เอาต์พุตสัญญาณแรงดันไฟฟ้า, ช่วงสัญญาณ 0.5-3.77V, ช่วงการวัด 0-12bar, เธรด M12x1.5, ขั้วต่อ 3 พิน |
| 81.27421.0151 | เซ็นเซอร์วัดความดันอากาศ | Shacman Delong F2000, F3000, อ่าวหลง | เอาต์พุตสัญญาณความต้านทาน, ช่วงการวัด 0-12bar, เกลียว M12x1.5, ขั้วต่อ 2 พิน |
| DZ96189361076 | เซ็นเซอร์รวมแรงดันอากาศคู่ | แชคแมน X5000, X6000 | เอาต์พุตสัญญาณแรงดันไฟฟ้าช่องสัญญาณคู่, ช่วงสัญญาณ 0.5-3.77V, ช่วงการวัด 0-12bar, ขั้วต่อ 7 พิน, การตรวจสอบความดันอากาศแบบคู่ |
| 612600090765 | เซ็นเซอร์วัดความดันอากาศ | รถบรรทุก Shacman พร้อมเครื่องยนต์ Weichai | เอาต์พุตสัญญาณแรงดันไฟฟ้า, ช่วงสัญญาณ 0.5-3.77V, ช่วงการวัด 0-12bar, เธรด M14x1.5, ขั้วต่อ 3 พิน |
| 4921493X | เซ็นเซอร์วัดความดันอากาศ | รถบรรทุกหนัก Shacman | เอาต์พุตสัญญาณแรงดันไฟฟ้า, ช่วงสัญญาณ 0.5-3.77V, ช่วงการวัด 0-12bar, เธรด M12x1.5, ขั้วต่อ 3 พิน |
