WG9727710002
Piezas de autobús Shacman Sinotruk HOWO FAW Dongfeng Foton Auman Yutong
| del atributo | Descripción |
|---|---|

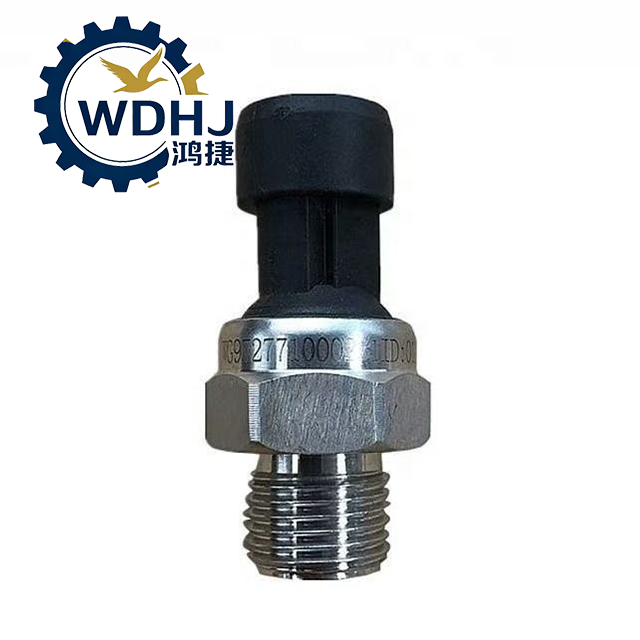

| Nombre del producto | Sensor electrónico de presión de aire/transductor de presión de aire |
| Número de pieza | WG9727710002 |
| Números alternativos | WG9727710002/1 (variación de lote) |
| Función | Convierte la presión neumática en señal eléctrica para instrumentación. |
| Tipo de señal de salida | Voltaje analógico (0–5 V) o señal de frecuencia (PWM), según el protocolo de la ECU |
| Voltaje de funcionamiento | 24 VCC (estándar para vehículos comerciales pesados) |
| Rango de medición | 0 – 10 bar (1,0 MPa) o 0 – 12 bar (personalizable) |
| Exactitud | ±0,1 bar en condiciones normales |
| Rosca del puerto de presión | M16 × 1,5 (rosca fina métrica, estándar) |
| Conector eléctrico | Conector circular impermeable de 2 o 3 pines (estilo Deutsch o equivalente) |
| Clasificación de protección | IP67 (estanco al polvo y protegido contra inmersión en agua) |
| Material de la carcasa | Cuerpo de aleación de aluminio + tapa de plástico de ingeniería de alta resistencia. |
| Temperatura de funcionamiento | -40°C a +105°C |
| Cumplimiento de estándares | GB/T, ISO 16750 (pruebas ambientales), QC/T 827 (sensores automotrices) |
| de parámetros | Especificación |
|---|---|
| Número de modelo | WG9727710002 |
| Voltaje de suministro | 24 VCC nominal (rango de funcionamiento: 20–30 V) |
| Señal de salida | Salida lineal de 0,5 a 4,5 V (típica); Opción PWM disponible |
| Salida a escala completa | Corresponde a una presión máxima de 10 bar (o 12 bar) |
| Tiempo de respuesta | < 10 ms |
| Repetibilidad | ±0,05 barras |
| Estabilidad a largo plazo | Deriva < 0,1% FS/año |
| Material del sello | NBR o FKM (fluoroelastómero) para resistencia al frío |
| Longitud del cable (si está integrado) | ~1,5 m (arnés estándar) |
| Resistencia a las vibraciones | Cumple con la norma ISO 16750-3 (esfuerzos mecánicos) |
| Aprobaciones | Aprobado por OE para las series SINOTRUK HOWO, SITRAK, HOHAN |
| Número de pieza (N.º OEM) | Nombre de la pieza | Modelos Shacman compatibles | Especificación |
| DZ9100580141 | Sensor de presión de aire | Shacman Delong X3000, M3000, F3000, Aolong | Salida de señal de voltaje, rango de señal de 0,5-3,77 V, rango de medición de 0-12 bar, rosca M12x1,5, conector de 2 pines |
| DZ97189711201 | Sensor de presión de aire | Shacman Delong F2000, F3000, H3000, L3000, M3000, X3000, X5000, X6000 | Salida de señal de voltaje, rango de señal de 0,5-3,77 V, rango de medición de 0-12 bar, rosca M12x1,5, conector de 3 pines |
| 81.27421.0151 | Sensor de presión de aire | Shacman Delong F2000, F3000, Aolong | Salida de señal de resistencia, rango de medición 0-12bar, rosca M12x1,5, conector de 2 pines |
| DZ96189361076 | Sensor integrado de presión de aire dual | Shacman X5000, X6000 | Salida de señal de voltaje de doble canal, rango de señal de 0,5-3,77 V, rango de medición de 0-12 bar, conector de 7 pines, monitoreo de presión de aire dual |
| 612600090765 | Sensor de presión de aire | Camiones Shacman con motor Weichai | Salida de señal de voltaje, rango de señal de 0,5-3,77 V, rango de medición de 0-12 bar, rosca M14x1,5, conector de 3 pines |
| 4921493X | Sensor de presión de aire | Camiones pesados Shacman | Salida de señal de voltaje, rango de señal de 0,5-3,77 V, rango de medición de 0-12 bar, rosca M12x1,5, conector de 3 pines |
