| Menge: | |
|---|---|
WG9727710002
Shacman Sinotruk HOWO FAW Dongfeng Foton Auman Yutong Busteile
| Attributbeschreibung | |
|---|---|

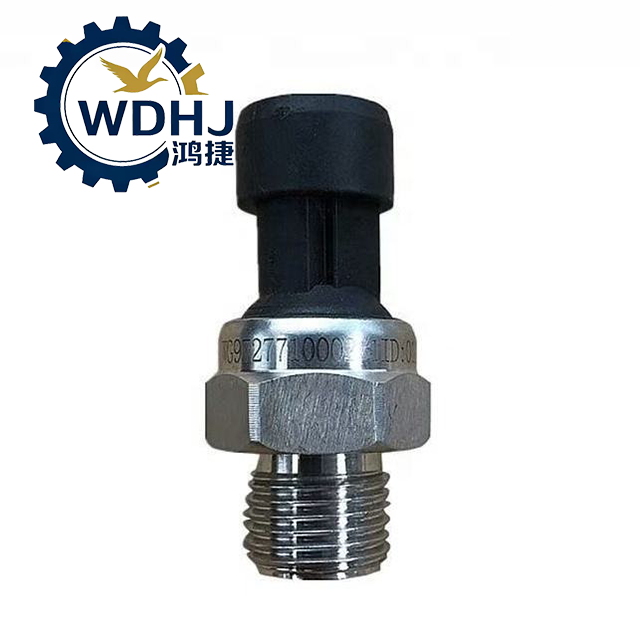

| Produktname | Elektronischer Luftdrucksensor / Luftdruckwandler |
| Teilenummer | WG9727710002 |
| Alternative Nummern | WG9727710002/1 (Chargenvariante) |
| Funktion | Wandelt pneumatischen Druck in ein elektrisches Signal für die Instrumentierung um |
| Ausgangssignaltyp | Analoge Spannung (0–5 V) oder Frequenzsignal (PWM), abhängig vom ECU-Protokoll |
| Betriebsspannung | 24V DC (Standard für schwere Nutzfahrzeuge) |
| Messbereich | 0 – 10 bar (1,0 MPa) oder 0 – 12 bar (anpassbar) |
| Genauigkeit | ±0,1 bar unter normalen Bedingungen |
| Druckanschlussgewinde | M16 × 1,5 (metrisches Feingewinde, Standard) |
| Elektrischer Anschluss | 2-poliger oder 3-poliger runder wasserdichter Stecker (Deutsch-Stil oder gleichwertig) |
| Schutzklasse | IP67 (staubdicht und geschützt gegen Eintauchen in Wasser) |
| Gehäusematerial | Gehäuse aus Aluminiumlegierung + hochfeste technische Kunststoffkappe |
| Betriebstemperatur | -40°C bis +105°C |
| Standardkonformität | GB/T, ISO 16750 (Umwelttests), QC/T 827 (Automobilsensoren) |
| Parameterspezifikation | |
|---|---|
| Modellnummer | WG9727710002 |
| Versorgungsspannung | 24 V DC nominal (Betriebsbereich: 20–30 V) |
| Ausgangssignal | 0,5–4,5 V linearer Ausgang (typisch); PWM-Option verfügbar |
| Vollausschlag | Entspricht 10 bar (bzw. 12 bar) Maximaldruck |
| Ansprechzeit | < 10 ms |
| Wiederholbarkeit | ±0,05 bar |
| Langzeitstabilität | Drift < 0,1 % FS/Jahr |
| Dichtungsmaterial | NBR oder FKM (Fluorelastomer) für Kältebeständigkeit |
| Kabellänge (falls integriert) | ~1,5 m (Standardgeschirr) |
| Vibrationsfestigkeit | Entspricht ISO 16750-3 (Mechanische Beanspruchung) |
| Zulassungen | OE-zugelassen für die Serien SINOTRUK HOWO, SITRAK, HOHAN |
| Teilenummer (OEM-NR.) | Teilename | Kompatible Shacman-Modelle | Spezifikation |
| DZ9100580141 | Luftdruckmessersensor | Shacman Delong X3000, M3000, F3000, Aolong | Spannungssignalausgang, 0,5–3,77 V Signalbereich, 0–12 bar Messbereich, M12 x 1,5 Gewinde, 2-poliger Stecker |
| DZ97189711201 | Luftdruckmessersensor | Shacman Delong F2000, F3000, H3000, L3000, M3000, X3000, X5000, X6000 | Spannungssignalausgang, 0,5–3,77 V Signalbereich, 0–12 bar Messbereich, M12 x 1,5 Gewinde, 3-poliger Stecker |
| 81.27421.0151 | Luftdruckmessersensor | Shacman Delong F2000, F3000, Aolong | Widerstandssignalausgang, Messbereich 0-12bar, M12x1,5-Gewinde, 2-poliger Stecker |
| DZ96189361076 | Integrierter Dual-Luftdrucksensor | Shacman X5000, X6000 | Zweikanaliger Spannungssignalausgang, 0,5–3,77 V Signalbereich, 0–12 bar Messbereich, 7-poliger Stecker, doppelte Luftdrucküberwachung |
| 612600090765 | Luftdruckmessersensor | Shacman-Trucks mit Weichai-Motor | Spannungssignalausgang, 0,5–3,77 V Signalbereich, 0–12 bar Messbereich, M14 x 1,5 Gewinde, 3-poliger Stecker |
| 4921493X | Luftdruckmessersensor | Schwerlast-Lkw von Shacman | Spannungssignalausgang, 0,5–3,77 V Signalbereich, 0–12 bar Messbereich, M12 x 1,5 Gewinde, 3-poliger Stecker |
