CM-0150000
Pièces de bus Yutong
| de l'attribut | Description |
|---|---|

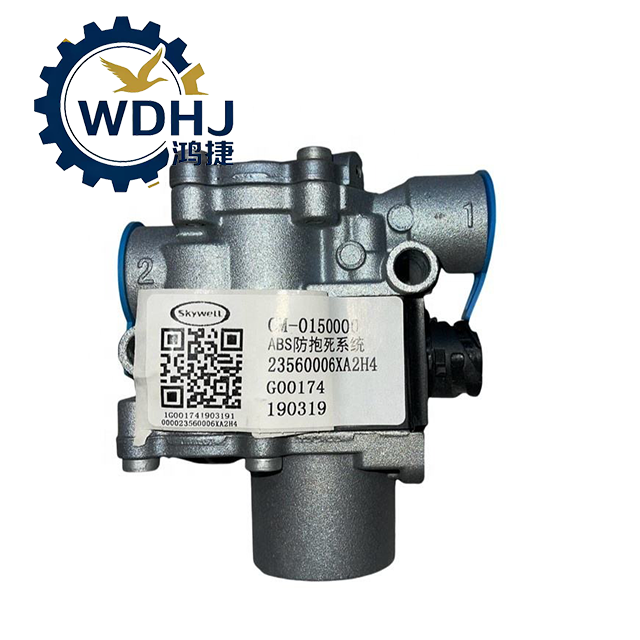

| Nom du produit | Valve de modulateur de pression électromagnétique ABS |
| Numéro de modèle | CM-0150000 |
| Fabricant | SORL (Ruili Group) – Premier fournisseur chinois de systèmes de freinage |
| Fonction | Contrôle la pression du récepteur de frein pendant les événements ABS (Pressurisation/Maintien/Dépressurisation) |
| Type de demande | Systèmes de freinage pneumatiques dans les bus et camions commerciaux |
| Marques de compatibilité principales | Yutong, Kinglong, Higer, Zhongtong, FAW, Dongfeng (DFAC) |
| Tension nominale | 24 V CC |
| Position de montage | Intégré au bloc modulateur ABS sur la conduite d'air de frein |
| Normes de conformité | ISO 15170, ECE R13, GB 13594 (règlement ABS chinois) |
| Paramètre | ValeuriDescription |
|---|---|
| Tension de fonctionnement | 24 V CC (nominal), compatible avec les systèmes électriques standard des véhicules utilitaires |
| Pression de service maximale | 10,0 à 13,0 bars (145 à 188 psi) |
| Port 1 (entrée) | Filetage M22 × 1,5 (pour alimentation en air comprimé) |
| Port 2 (prise) | Filetage M22 × 1,5 (vers le récepteur de frein) |
| Port d'échappement | Ouvert sur l'atmosphère via silencieux (doit être orienté vers le bas) |
| Connecteur électrique | Baïonnette à 3 broches (conforme à la norme ISO 15170) |
| Résistance de bobine (par solénoïde) | 15Ω – 18Ω (typique à 20°C) |
| Temps de réponse | Niveau milliseconde (prend en charge le cyclage rapide : pressuriser → maintenir → échappement) |
| Plage de température de fonctionnement | -40°C à +80°C |
| Classe de protection | IP65 (étanche à la poussière et protégé contre les jets d'eau) |
| Cycle de service | Fonctionnement continu sous commande ECU |
| Matériel | Corps en aluminium anodisé, corps de valve en acier inoxydable, joints NBR |
