AZ9725360020
ساينو تراك هووا
| السمة | مواصفات |
|---|---|

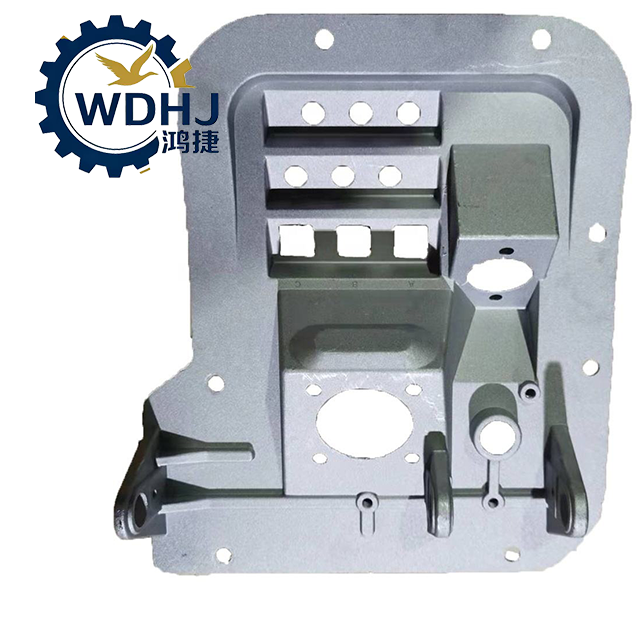

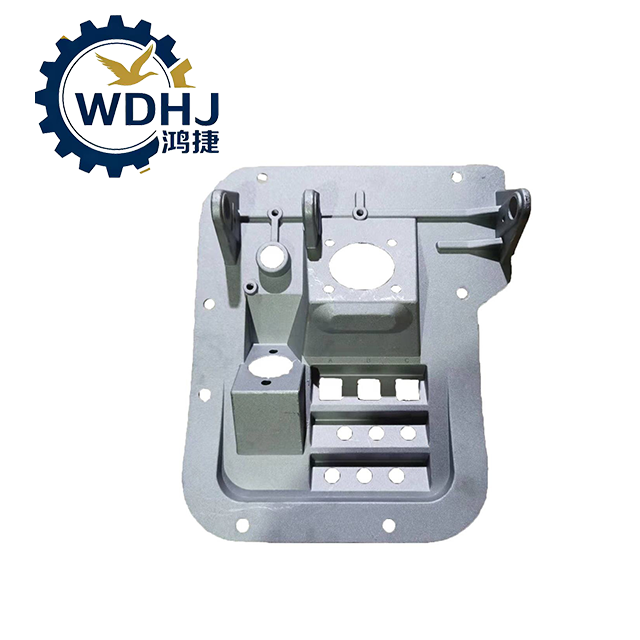

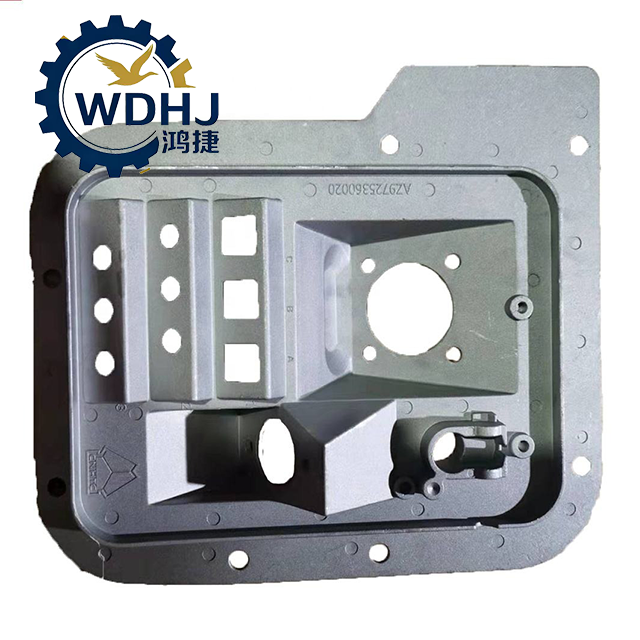

| الاسم الرسمي | قوس الجمع بين القابض ودواسة الفرامل |
| الأسماء الشائعة | إطار دعم الدواسة، حامل الدواسة المدمج، دعامة الفرامل والقابض |
| العلامة التجارية OEM | ساينو تراك (المجموعة الوطنية الصينية للشاحنات الثقيلة) |
| رقم الجزء | AZ9725360020 |
| مادة | الفولاذ المصبوب عالي القوة أو الفولاذ الهيكلي المختوم المدلفن على البارد |
| المعالجة السطحية | الطلاء الكهربي (الطبقة الإلكترونية)، يتم تشطيبه عادةً باللون الأسود للحماية من الصدأ |
| وزن | تقريبا. 1.75 كجم - 2.5 كجم (يختلف قليلاً حسب طريقة الإنتاج) |
| الأبعاد (الطول × العرض × الارتفاع) | ~40.0 سم × 35.0 سم × 10.0 سم |
| نوع التصميم | هيكل تركيب متكامل متعدد الفتحات للدواسات المزدوجة |
| سعة التحميل | يدعم قوى التشغيل المتكررة من مدخلات السائق (حتى 800 نيوتن لكل ضربة) |
| متانة | تم تصميمها لمقاومة التعب المعدني على مدى ملايين دورات الدواسة |
| أصل | جينان، مقاطعة شاندونغ، الصين |
الاسم1
الاسم2
تأكيد الإعداد الصحيح: استخدم نظام SINOTRUK EPC للتحقق من التوافق مع VIN/الهيكل الخاص بك.
افحص الدعامة الجديدة: تحقق من عدم وجود شقوق أو تشوه أو خيوط تالفة أو عيوب في الطلاء.
قم بإعداد منطقة العمل: قم بإزالة لوحات لوحة القيادة السفلية إذا لزم الأمر للوصول إلى منطقة التثبيت.
أدوات التجميع: مفتاح عزم الدوران، مجموعة المقابس، خزانة الخيوط (إذا لزم الأمر).
إزالة القوس القديم (في حالة الاستبدال):
افصل وصلات/مستشعرات القابض والفرامل.
قم بفك جميع مسامير التثبيت واستخرجها بعناية.
موضع القوس الجديد (AZ9725360020):
قم بمحاذاة الثقوب المحفورة مسبقًا في إطار الكابينة.
تأكد من عدم وجود تداخل مع أحزمة الأسلاك أو قنوات التدفئة والتهوية وتكييف الهواء (HVAC).
تثبيت السحابات:
أدخل البراغي من خلال الحامل والإطار.
قم بتطبيق مركب قفل الخيط إذا كان محددًا.
عزم الدوران بشكل صحيح:
تشديد قطريا على مراحل.
عزم الدوران النهائي: عادةً 60-80 نيوتن متر (تأكد من القيمة الدقيقة لكل دليل خدمة).
إعادة توصيل الدواسات والروابط:
أعد ربط أذرع القابض والفرامل.
تثبيت نوابض العودة ودبابيس clevis.
التفتيش النهائي:
اختبار حركة الدواسة - سلسة وبدون ربط.
تحقق من إجراء الإرجاع الكامل بعد الإصدار.
