| Cantidad: | |
|---|---|
AZ9725360020
HOWO Sinotruk
| de atributos | Especificación |
|---|---|

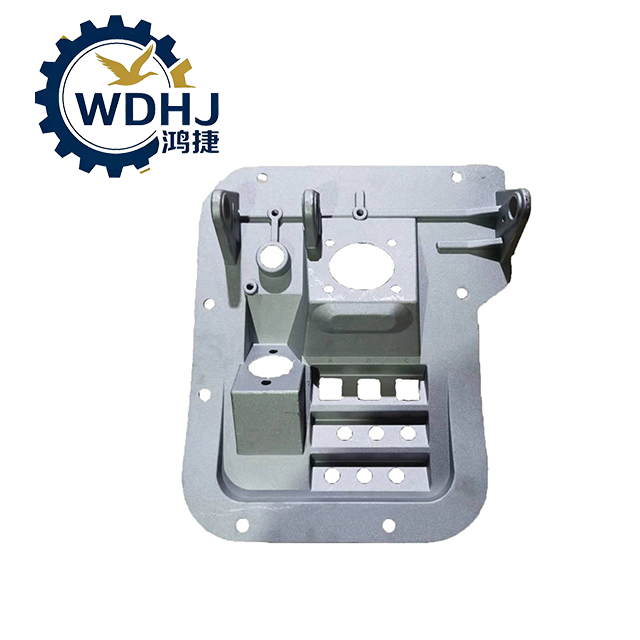

| Nombre oficial | Soporte combinado de pedal de embrague y freno |
| Nombres comunes | Marco de soporte de pedal, soporte de pedal combinado, soporte de freno y embrague |
| Marca OEM | SINOTRUK (Grupo Nacional de Camiones Pesados de China) |
| Número de pieza | AZ9725360020 |
| Material | Acero fundido de alta resistencia o acero estampado estructural laminado en frío |
| Tratamiento superficial | Recubrimiento electroforético (e-coat), generalmente acabado en negro para protección contra el óxido. |
| Peso | Aprox. 1,75 kg – 2,5 kg (varía ligeramente según el método de producción) |
| Dimensiones (largo × ancho × alto) | ~40,0 cm × 35,0 cm × 10,0 cm |
| Tipo de diseño | Estructura de montaje integrada de múltiples orificios para pedales dobles |
| Capacidad de carga | Admite fuerzas de actuación repetidas desde la entrada del conductor (hasta 800 N por carrera) |
| Durabilidad | Diseñado para resistir la fatiga del metal durante millones de ciclos de pedaleo. |
| Origen | Jinán, provincia de Shandong, China |
Nombre1
Nombre2
Confirme el ajuste correcto: utilice el sistema SINOTRUK EPC para verificar la compatibilidad con su VIN/chasis.
Inspeccione el soporte nuevo: verifique si hay grietas, deformaciones, roscas dañadas o defectos en el revestimiento.
Prepare el área de trabajo: retire los paneles inferiores del tablero si es necesario para acceder a la zona de montaje.
Reúna las herramientas: llave dinamométrica, juego de vasos, bloqueador de roscas (si es necesario).
Retire el soporte antiguo (si lo reemplaza):
Desconecte las conexiones/sensores del embrague y del freno.
Afloje todos los pernos de montaje y extráigalos con cuidado.
Posición del soporte nuevo (AZ9725360020):
Alinee con los orificios previamente perforados en el marco de la cabina.
Asegúrese de que no haya interferencias con los mazos de cables o los conductos de HVAC.
Instalar sujetadores:
Inserte los pernos a través del soporte y el marco.
Aplique compuesto bloqueador de roscas si se especifica.
Apriete correctamente:
Apriete en diagonal por etapas.
Par final: normalmente 60–80 N·m (confirme el valor exacto según el manual de servicio).
Vuelva a conectar pedales y varillajes:
Vuelva a colocar las palancas de embrague y freno.
Instale los resortes de retorno y los pasadores de horquilla.
Inspección final:
Pruebe el movimiento del pedal: suave y sin trabas.
Verifique la acción de devolución completa después del lanzamiento.
