DZ97259535084
Shacman
| l'attribut | Détails de |
|---|---|

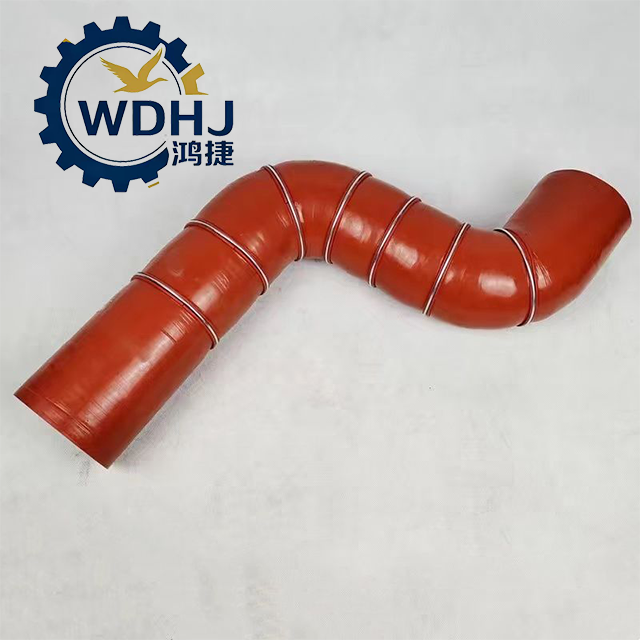

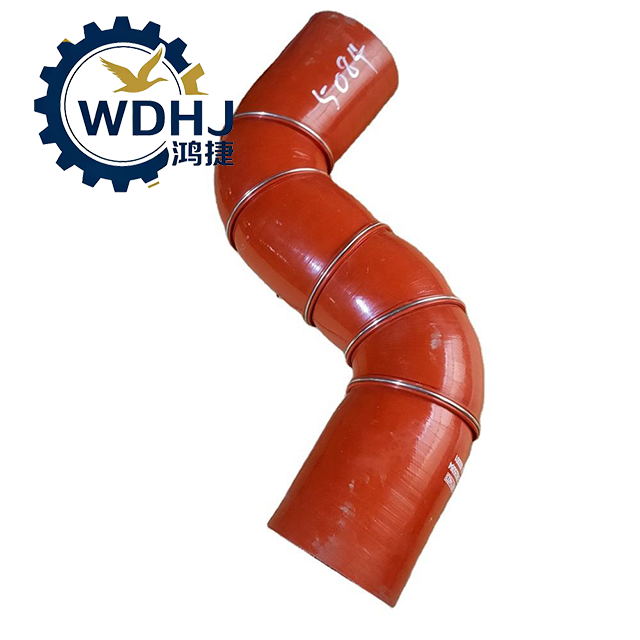

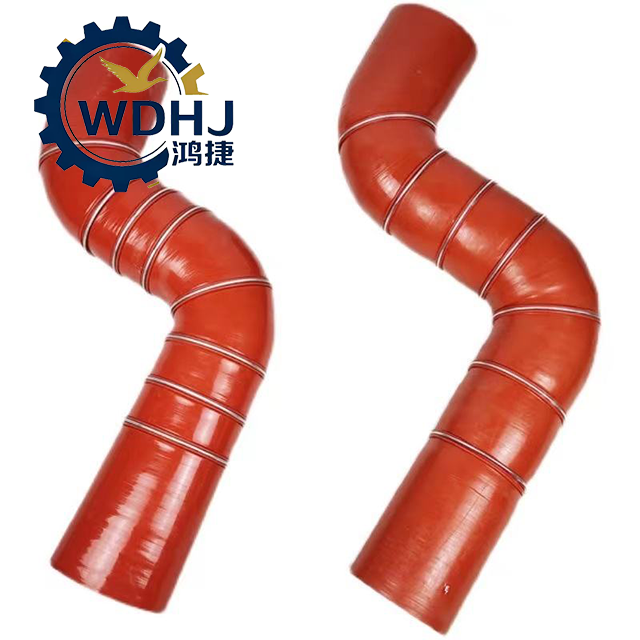

| Nom du produit | Tuyau en silicone de sortie de refroidisseur intermédiaire/tuyau de connexion de collecteur d'admission |

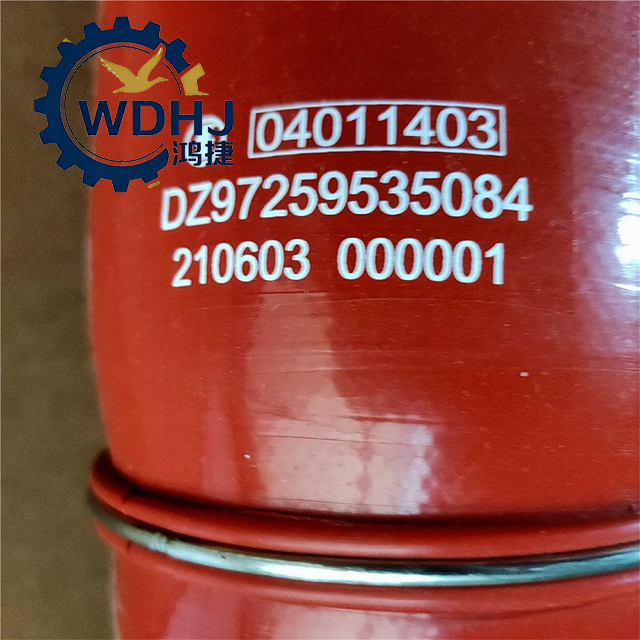

| Numéro de pièce d'origine | DZ97259535084 |
| Compatibilité des marques | SHACMAN / Shaanxi Automobile (série Delong) |
| Compatibilité moteur | Weichai (WP12, WP13) Moteurs haute puissance Euro V / Euro VI |
| Véhicules applicables | X3000, X5000, X6000, nouveau M3000, M3000S, H3000 |
| Type de véhicule | Tête de tracteur, camion à benne basculante, camion de fret |
| Fonction du système | Connecte la sortie du refroidisseur intermédiaire au collecteur d'admission du moteur |
| Matériel | Silicone de haute qualité (VMQ) + renfort en fibre d'aramide |
| Couches de renfort | 4 à 6 couches de tissu polyester ou aramide à haut module |
| Structure | Conception ondulée/à soufflet (pour la flexibilité et l'absorption des vibrations) |
| Mur intérieur | Revêtement anti-brouillard d'huile (résiste à la corrosion due à la ventilation du carter) |
| Avantage clé | Empêche les fuites de pression de suralimentation, protège les soudures du refroidisseur intermédiaire |
| des paramètres | Spécification |
|---|---|
| Pression de service nominale | ≥ 0,25 MPa (Standard) / ≥ 0,4 MPa (Haute Performance) |
| Pression pulsée maximale | ≥ 0,6 MPa |
| Pression d'éclatement | ≥ 0,9 MPa (standard) / ≥ 1,2 MPa (instantané) |
| Température de fonctionnement | -50°C à +220°C (continu) |
| Composition du matériau | Caoutchouc de silicone méthylvinylique (VMQ) |
| Renforcement | 4 à 6 couches de fibre d'aramide (haute résistance) |
| Résistance chimique | Haute résistance à l'ozone, au vieillissement UV et au brouillard d'huile |
| Anti-effondrement | Renforcé pour éviter l'effondrement de l'aspiration lors d'une pression négative (décélération) |
| Réduction du bruit | Amortit le bruit d'impulsion d'admission et les vibrations du moteur |
| Dimensions | Diamètre intérieur commun : Φ102 mm - Φ110 mm (vérifier la taille spécifique de la bride) |
Numéros de pièces des tuyaux de sortie du refroidisseur intermédiaire automatique Shaanxi
Delong F3000, M3000 plus ancien, Aolong (WP10/WD615)
Tuyau de sortie de refroidisseur intermédiaire rigide en acier inoxydable DZ95259534037 ; ajustement universel pour la série F3000 WP10 (tracteurs et camions à benne);
Coude de sortie de refroidisseur intermédiaire en silicone moulé DZ93259535402 ; tuyau flexible reliant le turbocompresseur au collecteur d'admission du moteur ;
Tuyau de sortie de refroidisseur intermédiaire de style Aolong F2000/F2000 plus ancien DZ9114530780 ; tuyau de sortie spécialement conçu pour les moteurs WD615 à 2 soupapes ;
Tuyau de sortie en silicone robuste et épais à 4 couches renforcé d'acier pour les opérations minières (DZ93259535504) ; résistant aux hautes températures, résistant au renflement et aux fissures.
Delong X3000 (modèles de tracteurs longue distance WP12/WP13 National V)
Tuyau de sortie du refroidisseur intermédiaire en acier inoxydable DZ96259534049 ; Coude de sortie en métal rigide conforme aux normes OEM ;
Tuyau de sortie de refroidisseur intermédiaire en silicone standard WP12 DZ95259530613 ; tuyau de sortie standard pour tracteurs routiers de 430 ch à charge standard ;
Tuyau de sortie en silicone à large alésage haute puissance WP13 DZ97259530507 ; tuyau de suralimentation en aramide double couche résistant aux hautes températures ;
Tuyau de sortie rigide en acier inoxydable nouveau modèle X3000 National VI DZ97259534014 ; compatible avec les modèles haute puissance 500/550 ch. Nouveaux modèles M3000, M3000S et L3000 légers 7,5T (WP7/WP8)
Nouveau tuyau en silicone de sortie de refroidisseur intermédiaire OEM M3000 (DZ96259535041) : coude de sortie conçu spécifiquement pour les châssis légers à cadre étroit ;
Tuyau de sortie de refroidisseur intermédiaire amélioré M3000S (DZ96259535064) : ensemble de tuyau en silicone moulé de petit diamètre ;
Tuyau court de sortie de refroidisseur intermédiaire modèle L3000 « Green Channel » (transport de produits frais) (DZ95259535815) : tuyau court conçu pour châssis compact ;
Tuyau de sortie de transition léger en acier inoxydable (SZ953001236) : tuyau métallique rigide conçu pour être utilisé avec un jeu de tuyaux en silicone assorti.
Modèles Delong X5000 et X6000 National VI haute puissance (WP13 National VI Diesel/gaz)
Tuyau en silicone de sortie de refroidisseur intermédiaire universel robuste (élargi) X5000 (DZ97259535907) : interchangeable avec les modèles X3000 haute puissance ;
Tuyau rigide de sortie de refroidisseur intermédiaire en acier inoxydable X5000 (DZ97259534015) : tuyau métallique de gros diamètre pour la conformité aux émissions National VI ;
Tuyau en silicone de sortie de refroidisseur intermédiaire incurvé et étendu X6000 (DZ91259535201) : tuyau de sortie conçu spécifiquement pour les modèles à essence WP13NG.
425 modèles de camions-bennes miniers robustes à carrosserie large
Tuyau en silicone robuste pour sortie de refroidisseur intermédiaire pour camion minier avec renfort en fil d'acier à 5 couches (HD90129535042) : résistant à l'abrasion du gravier, aux vibrations et à la haute pression ;
Tuyau de sortie de refroidisseur intermédiaire robuste en acier inoxydable pour camion minier (HD90129534046) : tuyau de suralimentation à haut débit conçu pour les conditions de chantier de construction intensive. Version d'exportation Xi'an Cummins ISM11 (X3000)
Tuyau métallique de sortie du refroidisseur intermédiaire du moteur Cummins (3905639) ; tuyau de sortie rigide pour les véhicules propulsés par ISM11 destinés aux marchés d'exportation ;
Tuyau de sortie flexible en silicone compatible (4974660X) ; résistant aux liquides de refroidissement acides/alcalins et aux environnements à haute température et à forte puissance.
Shaanxi Auto Xuande X6/X9 (moteur Yuchai)
Tuyau de sortie de refroidisseur intermédiaire en silicone spécifique à Xuande (BZ11191455) ; tuyau de sortie universel pour toute la gamme de véhicules de construction court-courriers Xuande (Chine V / Chine VI) ;
Tuyau de sortie de refroidisseur intermédiaire rigide en acier inoxydable Xuande (BZ13030506) ; conçu pour être utilisé avec le tuyau de sortie en silicone comme kit complet de remplacement/réparation.
Guide des distinctions
Les tuyaux de sortie du refroidisseur intermédiaire se répartissent en deux catégories : les tuyaux rigides soudés en acier inoxydable (tuyaux coudés en métal DZ/HD/SZ/BZ ; tuyauterie structurelle fixe) et les tuyaux de sortie multicouches en silicone renforcé de tissu (pour l'amortissement des vibrations et la connexion flexible dans les conduites à haute température et à haute pression). Les préfixes indiquent l'application : DZ pour la série Delong, HD pour les modèles miniers 425 et BZ pour les modèles Xuande Yuchai. Pour les opérations minières et les marchés d'exportation tropicaux, des tuyaux de sortie en silicone renforcé de fil à 5 couches avec des revêtements en fluorocarbone sont recommandés pour garantir la résistance à l'éclatement et la durabilité contre le vieillissement à haute température.
