| Количество: | |
|---|---|
WG9716582301
ФАВ
| параметров | Спецификация |
|---|---|
| Номер детали | WG9716582301 |

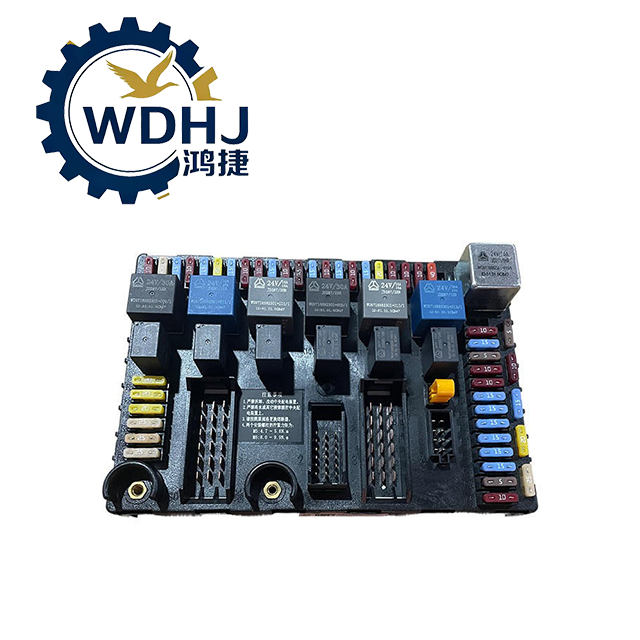

| Название продукта | Центральный блок управления кузовным оборудованием (CBCU)/электрическая распределительная коробка в сборе |
| Номинальное напряжение | 24 В постоянного тока (Рабочий диапазон: 18–32 В) |
| Материал корпуса | Высокопрочный огнестойкий конструкционный пластик (класс UL94 V-0) |
| Внутреннее строительство | Многослойная печатная плата с компонентами для поверхностного монтажа, встроенными реле и клеммами с предохранителями. |
| Разъемы | Несколько многоконтактных вилок автомобильного класса с цветовой маркировкой (например, серый, черный, белый) для надежного подключения |
| Интегрированные реле | Зависит от суффикса (см. Перекрестную ссылку); обычно конфигурации на 20 А, 40 А или 70 А |
| Тип предохранителя | Разъемы для плавких предохранителей ножевого типа (ATO/ATC) для защиты цепей |
| Масса | Прибл. 1,5 – 2,5 кг (только блок); ~8,0 кг с упаковкой |
| IP-рейтинг | IP54 (защита от пыли и брызг при правильной герметизации) |
| Согласие | Разработан в соответствии со стандартами автомобильной электротехники QC/T; совместим с грузовыми автомобилями, отвечающими требованиям по выбросам вредных веществ China VI |
Точное совпадение номеров деталей обязательно.
Неустойчивое поведение освещения
Невозможность запуска (из-за неправильной логики реле зажигания)
Ошибки связи по CAN-шине
Необратимое повреждение датчиков или ЭБУ
Всегда проверяйте полный номер детали, включая суффикс (например, +011).
Несовпадение единиц измерения может привести к:
Защита от воды и влаги
Обычно устанавливается под приборной панелью со стороны пассажира в герметичной электрической коробке.
Никогда не допускайте разбрызгивания воды во время внутренней чистки.
После глубоководного брода осмотрите уплотнения и тщательно высушите отсек.
Попадание влаги является причиной №1 коррозии печатной платы и полного выхода модуля из строя.
Отключение питания перед обслуживанием
Всегда отсоединяйте отрицательную клемму аккумулятора И выключайте главный выключатель питания перед отсоединением разъемов или заменой устройства.
Горячее подключение может вызвать скачки напряжения, которые разрушают чувствительные микроконтроллеры.
Протокол замены предохранителя
Заменяйте перегоревшие предохранители только с одинаковым номиналом тока (например, 15 А, 20 А).
Никогда не используйте медную проволоку, фольгу или предохранители слишком большого размера — это обходит защиту и может привести к возгоранию или перегоранию печатной платы.
Диагностика перед заменой
Неисправность внутреннего реле
Проблема с электропитанием CBCU
Повреждена линия связи CAN
Если одновременно выходят из строя несколько систем (например, все фары + дворники), но отдельные предохранители целы, следует подозревать:
Используйте диагностический инструмент, совместимый с SINOTRUK (например, Sinotruk TechTool), чтобы считать коды DTC, прежде чем блокировать модуль.
