| Số lượng: | |
|---|---|

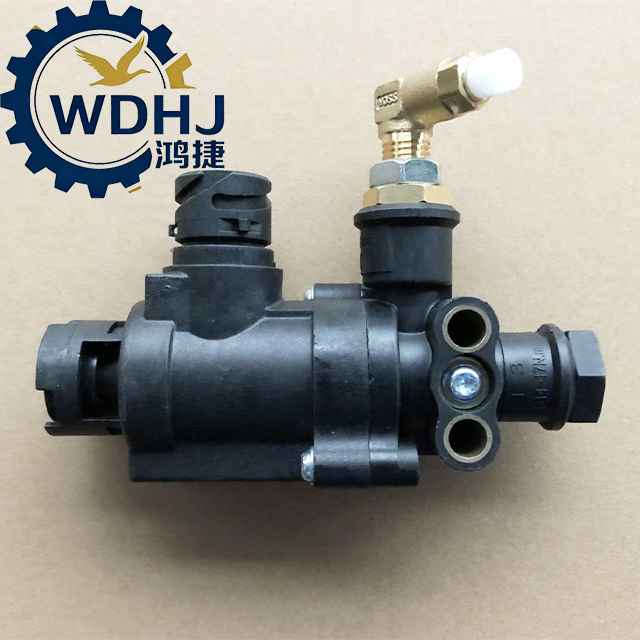

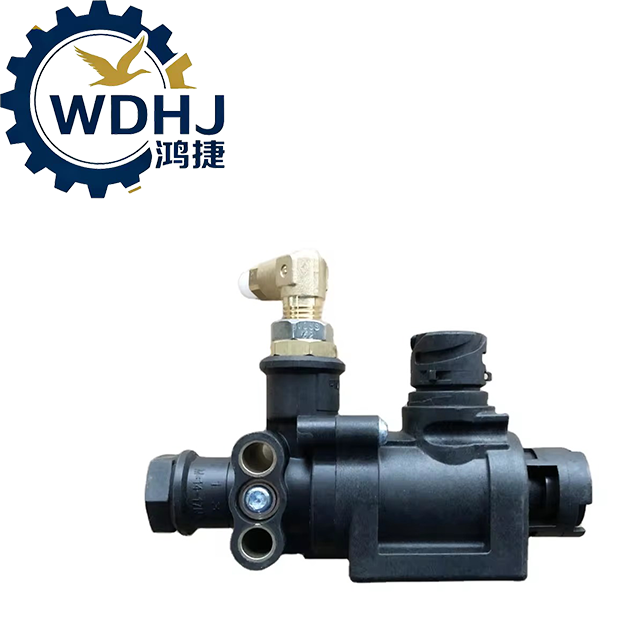

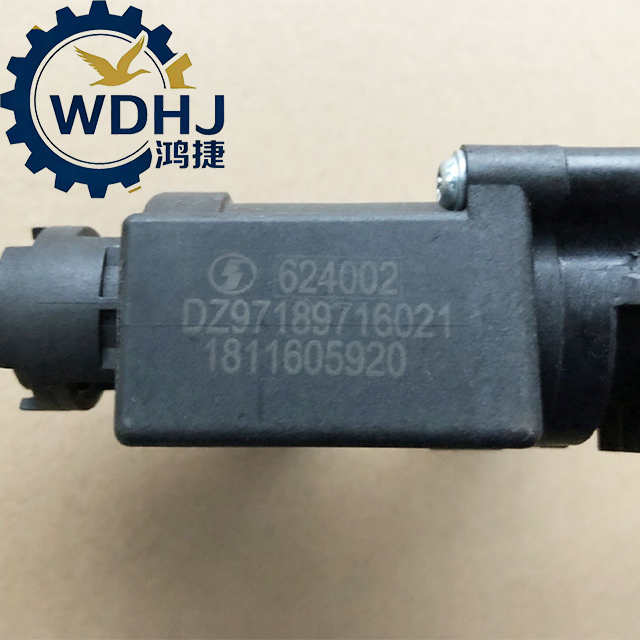

DZ97189716021
Shacman
| Đặc tả thuộc | tính |
|---|---|
| Số OEM | DZ97189716021 |
| Tham khảo chéo | DZ97189716022 (biến thể gương hoặc cấu hình khác), WG9000360522 (tương đương Sinotruk) |
| Loại van | 2 vị trí, 3 chiều (2/3) Thường đóng (NC) |
| Chế độ vận hành | Kích hoạt bằng điện; mở khi có điện (12V/24V DC) |
| Đánh giá điện áp | 24V DC (Tiêu chuẩn cho xe tải hạng nặng) |
| Phương tiện làm việc | Khí nén sạch, khô (không dầu) |
| Cổng vào/ra | Cổng ren G1/4' hoặc M10x1.0 (tiêu chuẩn ISO) |
| Vật liệu | - Thân: Hợp kim nhôm hoặc thép - Linh kiện bên trong: Đồng thau, thép không gỉ - Vòng đệm: NBR (Nitrile) hoặc Vòng chữ O Viton® |
| Vật liệu nhà ở | Nhôm đúc hoặc thép có vỏ nhựa ABS (tùy theo model) |
| Cân nặng | Xấp xỉ. 0,35 kg đến 2,0 kg (thay đổi tùy theo nhà sản xuất và bao bì) |
| Xếp hạng bảo vệ | IP65 đến IP67 (chống bụi và chống tia nước) |
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C |
| Thời gian đáp ứng | < 100 ms (chuyển đổi nhanh để điều khiển phanh chính xác) |
| Tiêu chuẩn tuân thủ | GB/T, ISO 6953, ECE R121 (dành cho hệ thống phanh động cơ), RoHS |
| Bảo hành | Thông thường từ 3 tháng đến 1 năm (phụ thuộc vào chất lượng nhà cung cấp) |
Tên1
Tên2
Xác nhận khả năng tương thích chính xác trước khi mua
Khớp số VIN, năm model, loại động cơ và nhãn van hiện có.
Không phải tất cả các van 'tương thích' đều có đặc tính hoạt động giống hệt nhau.
Khuyến nghị cài đặt chuyên nghiệp
Bao gồm cả hệ thống dây điện và kết nối khí nén.
Xử lý tốt nhất bởi các kỹ thuật viên được đào tạo quen thuộc với hệ thống phanh hơi và phanh động cơ.
Ngắt kết nối pin trước khi làm việc
Tháo cực âm để tránh đoản mạch hoặc vô tình kích hoạt.
Kiểm tra đường dẫn khí và bộ lọc
Đảm bảo không khí thượng nguồn sạch và khô.
Thay thế bộ lọc bị tắc hoặc ống bị hỏng trước khi lắp đặt.
Sử dụng keo dán ren thích hợp
Dán băng PTFE hoặc chất bịt kín kỵ khí lên các cổng khí nén có ren.
Tránh siết quá chặt - có thể làm nứt thân nhôm.
Kiểm tra đầu nối điện
Xác minh cơ chế khóa và căn chỉnh chốt.
Sự xâm nhập của hơi ẩm có thể gây ra lỗi gián đoạn hoặc cháy cuộn dây.
Kiểm tra chức năng sau khi cài đặt
BẬT đánh lửa và nhấn công tắc phanh xả.
Lắng nghe tiếng click từ van.
Xác nhận rằng phanh khí xả đã hoạt động (có thể nghe thấy âm thanh động cơ).
Tránh ô nhiễm trong quá trình phục vụ
Giữ các cổng được che chắn cho đến khi sẵn sàng kết nối.
Bụi bẩn hoặc hơi ẩm bên trong van có thể gây ra hiện tượng dính hoặc hỏng van.
Không vượt quá giới hạn hoạt động
Chỉ hoạt động trong phạm vi điện áp quy định (24V) và áp suất không khí (thường 10 bar).
Quá điện áp hoặc quá áp dẫn đến hỏng hóc sớm.
Bao gồm trong kiểm tra bảo trì định kỳ
Kiểm tra sau mỗi 10.000 km hoặc vào buổi chiều theo lịch trình.
Kiểm tra rò rỉ, ăn mòn, dây lỏng hoặc phản ứng chậm.
Thay thế toàn bộ thiết bị nếu bị hư hỏng
Đây là một thiết bị kín - không thể sử dụng được.
Cố gắng sửa chữa sẽ làm mất hiệu lực bảo hành và ảnh hưởng đến sự an toàn.
| bộ phận | Tên bộ phận | Model áp dụng | Thông số kỹ thuật / Loại |
|---|---|---|---|
| DZ97189716021 | Van điện từ ba chiều hai vị trí (Thường đóng) / Van điện từ phanh xả | Delong X3000, M3000 Mới, F3000, H3000 | 2 vị trí 3 chiều, loại thường đóng, 24V |
| DZ97189716022 | Van điện từ ba chiều hai vị trí (Thường mở) | Delong X3000, H3000, F3000 | 2 vị trí 3 chiều, loại thường mở, 24V |
| DZ9100580201 | Van điện từ ABS / Mô-đun điều khiển ABS | Delong F3000, M3000 Mới, X3000 | Van điều khiển hệ thống ABS, 4 kênh |
| DZ9100580204 | Van điện từ ABS (Van từ) | Delong M3000 | Van điều chỉnh áp suất phanh ABS |
| DZ95189583020 | Van điện từ ABS | Dòng xe tải hạng nặng SHACMAN | WABCO 4721950550, van điều biến ABS |
| DZ9100580217 | Van điện từ ASR | Dòng xe tải hạng nặng SHACMAN | Van điều khiển lực kéo ASR |
| DZ9100580209 | Bộ điều khiển ABS | Dòng xe tải hạng nặng SHACMAN | WABCO 4460037130, bộ điều khiển điện tử ABS |
| DZ9100580211 | Bộ điều khiển trung tâm ABS | Dòng xe tải hạng nặng SHACMAN | WABCO 4460043200, mô-đun điều khiển trung tâm ABS |
| 81.52160.6115 | Van điện từ khóa vi sai | Delong F3000, M3000 Mới | 2 vị trí 3 chiều, điều khiển khóa vi sai |
| 811W52160-6117 | Van điện từ phanh xả | SHACMAN, HOWO, Sitrak, Beiben | WABCO 4720720240, điều khiển phanh xả, 24V |
| DZ96189584307 | Van điện từ Air Horn | Delong Mới M3000, F3000 | Van điều khiển còi hơi khí nén, 24V |
| DZ95189711101 | Van điện từ trục sau | Shacman X6000 | Điều khiển khóa vi sai cầu sau |
| 1001706167 | Lắp ráp van điện từ | Shacman X5000 | Điều khiển hệ thống khí nén, hệ thống treo khí nén/khóa vi sai/tăng lực ly hợp |
| DZ9100360320 | Van điện từ năm chiều | Hệ thống phanh xe tải SHACMAN | Van điện từ 5 chiều, hệ thống phanh |
| 5664146L | Van điện từ phanh động cơ | Xe ben hạng nặng Delong 8×4 (Động cơ Cummins) | Điều khiển phanh động cơ Cummins, 9cm×9cm×4cm |
| New Zealand9525580160 | Van điện từ máy nước nóng | Dòng xe tải hạng nặng SHACMAN | Van điều khiển hệ thống sưởi ấm nước Cab |
