| الكمية: | |
|---|---|

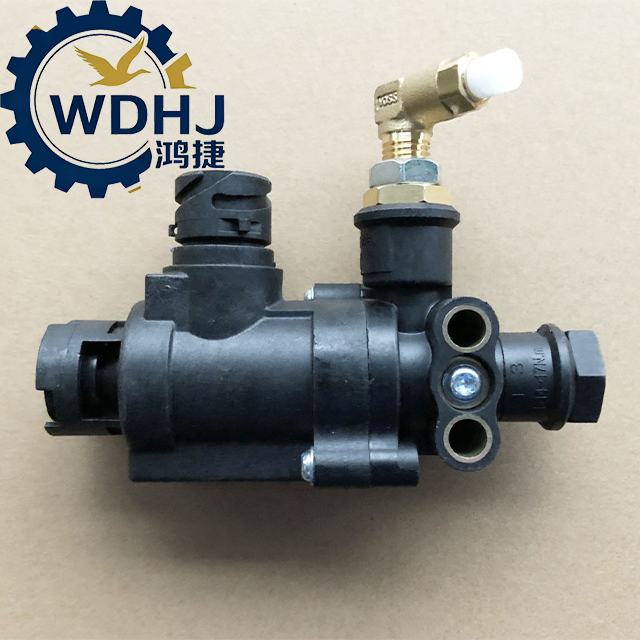

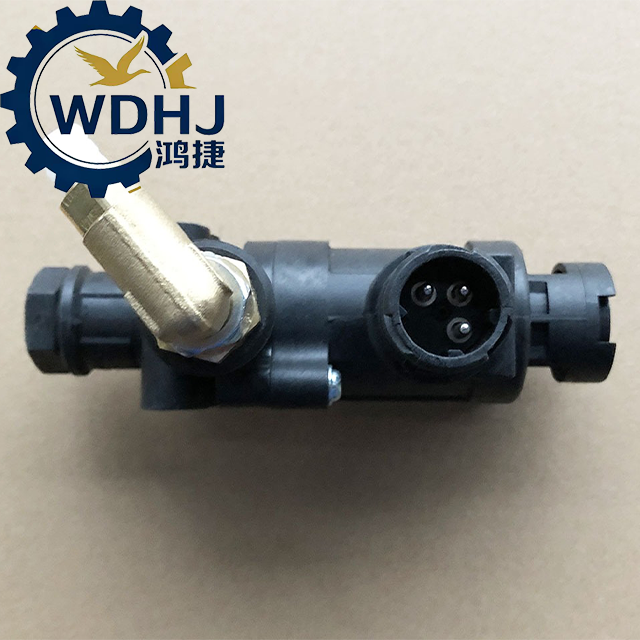

DZ97189716021
شكمان
| السمة | مواصفات |
|---|---|
| رقم OEM | DZ97189716021 |
| مرجع متقاطع | DZ97189716022 (نسخة مرآة أو تكوين مختلف)، WG9000360522 (مكافئ ساينو تراك) |
| نوع الصمام | 2-موقع، 3-اتجاه (2/3) مغلق عادة (NC) |
| وضع التشغيل | تعمل بالكهرباء؛ يفتح عند تنشيطه (12 فولت/24 فولت تيار مستمر) |
| تصنيف الجهد | 24 فولت تيار مستمر (قياسي للشاحنات الثقيلة) |
| وسيلة العمل | هواء مضغوط نظيف وجاف (خالي من الزيت) |
| منافذ الإدخال/الإخراج | المنافذ الملولبة G1/4' أو M10x1.0 (معيار ISO) |
| مادة | - الجسم: سبائك الألومنيوم أو الفولاذ - المكونات الداخلية: النحاس والفولاذ المقاوم للصدأ - الأختام: حلقات دائرية من NBR (النيتريل) أو Viton® |
| مواد الإسكان | الألومنيوم المصبوب أو الفولاذ مع غطاء بلاستيكي ABS (حسب الطراز) |
| وزن | تقريبا. 0.35 كجم إلى 2.0 كجم (يختلف حسب الشركة المصنعة والتعبئة والتغليف) |
| تصنيف الحماية | IP65 إلى IP67 (مقاوم للغبار ومحمي ضد نفاثات الماء) |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| وقت الاستجابة | < 100 مللي ثانية (التبديل السريع للتحكم الدقيق في الفرامل) |
| معايير الامتثال | GB/T، ISO 6953، ECE R121 (لأنظمة فرملة المحرك)، RoHS |
| ضمان | عادة من 3 أشهر إلى سنة واحدة (يعتمد على جودة المورد) |
الاسم1
الاسم2
تأكد من التوافق الدقيق قبل الشراء
مطابقة رقم VIN وسنة الطراز ونوع المحرك وملصق الصمام الموجود.
لا تتمتع جميع الصمامات 'المتوافقة' بخصائص أداء متطابقة.
يوصى بالتركيب الاحترافي
يشمل كلا من الأسلاك الكهربائية والوصلات الهوائية.
يتم التعامل معه بشكل أفضل من قبل فنيين مدربين على دراية بأنظمة فرامل الهواء وفرامل المحرك.
افصل البطارية قبل العمل
قم بإزالة الطرف السالب لتجنب حدوث دوائر قصيرة أو التنشيط العرضي.
فحص خطوط الهواء والمرشحات
تأكد من أن الهواء المنبع نظيف وجاف.
استبدل المرشحات المسدودة أو الخراطيم التالفة قبل التثبيت.
استخدم مانع تسرب الخيط المناسب
ضع شريط PTFE أو مانع التسرب اللاهوائي على المنافذ الهوائية الملولبة.
تجنب الإفراط في التشديد - فقد يؤدي ذلك إلى تشقق جسم الألومنيوم.
تحقق من الموصل الكهربائي
تحقق من محاذاة الدبوس وآلية القفل.
قد يؤدي دخول الرطوبة إلى حدوث أخطاء متقطعة أو احتراق الملف.
اختبار الوظيفة بعد التثبيت
قم بتشغيل الإشعال واضغط على مفتاح فرامل العادم.
استمع للنقرة المسموعة من الصمام.
تأكد من تعشيق فرامل العادم (تغير مسموع في صوت المحرك).
تجنب التلوث أثناء الخدمة
أبقِ المنافذ مغطاة حتى تصبح جاهزة للاتصال.
الأوساخ أو الرطوبة داخل الصمام يمكن أن تسبب الالتصاق أو الفشل.
لا تتجاوز حدود التشغيل
تعمل فقط ضمن الجهد المحدد (24 فولت) وضغط الهواء (عادة 10 بار).
الجهد الزائد أو الضغط الزائد يؤدي إلى الفشل المبكر.
تضمينها في فحوصات الصيانة الروتينية
قم بالفحص كل 10,000 كم أو خلال فترة المساء المقررة.
تحقق من عدم وجود تسربات أو تآكل أو أسلاك مفككة أو استجابة بطيئة.
استبدل الوحدة بأكملها في حالة تلفها
هذه وحدة مغلقة - غير قابلة للخدمة.
تؤدي محاولة الإصلاح إلى إلغاء الضمان وتعريض السلامة للخطر.
| رقم القطعة | اسم القطعة | الطرازات القابلة للتطبيق /النوع | مواصفات |
|---|---|---|---|
| DZ97189716021 | صمام الملف اللولبي ثنائي الموضع ثلاثي الاتجاه (مغلق عادةً) / صمام الملف اللولبي لفرامل العادم | ديلونج X3000، نيو M3000، F3000، H3000 | 2-وضعية، 3 اتجاهات، نوع مغلق عادة، 24 فولت |
| DZ97189716022 | صمام ذو ملف لولبي ثنائي الموضع وثلاثي الاتجاهات (مفتوح عادةً) | ديلونج X3000، H3000، F3000 | 2-وضعية، 3 اتجاهات، النوع المفتوح عادة، 24 فولت |
| DZ9100580201 | صمام الملف اللولبي ABS / وحدة تحكم ABS | ديلونج F3000، M3000 الجديد، X3000 | صمام التحكم بنظام ABS، 4 قنوات |
| DZ9100580204 | صمام الملف اللولبي ABS (صمام مغناطيسي) | ديلونج ام 3000 | صمام تعديل ضغط الفرامل ABS |
| DZ95189583020 | صمام الملف اللولبي ABS | شكمان سلسلة الشاحنات الثقيلة | وابكو 4721950550، صمام المغير ABS |
| DZ9100580217 | صمام الملف اللولبي ASR | شكمان سلسلة الشاحنات الثقيلة | صمام التحكم في الجر ASR |
| DZ9100580209 | وحدة تحكم ABS | شكمان سلسلة الشاحنات الثقيلة | وابكو 4460037130، وحدة التحكم الإلكترونية ABS |
| DZ9100580211 | نظام التحكم المركزي ABS | شكمان سلسلة الشاحنات الثقيلة | وابكو 4460043200، وحدة التحكم المركزية ABS |
| 81.52160.6115 | صمام الملف اللولبي للقفل التفاضلي | ديلونج F3000، M3000 الجديد | 2-وضعية 3 اتجاهات، التحكم في القفل التفاضلي |
| 811W52160-6117 | صمام الملف اللولبي لفرامل العادم | شكمان، هوو، سيتراك، بيبين | وابكو 4720720240، التحكم في فرامل العادم، 24 فولت |
| DZ96189584307 | صمام الملف اللولبي لبوق الهواء | ديلونج نيو إم 3000، إف 3000 | صمام التحكم في بوق الهواء الهوائي، 24 فولت |
| DZ95189711101 | صمام الملف اللولبي للمحور الخلفي | شكمان X6000 | التحكم في القفل التفاضلي للمحور الخلفي |
| 1001706167 | تجميع الصمام الكهرومغناطيسي | شكمان X5000 | نظام التحكم الهوائي، نظام التعليق الهوائي، القفل التفاضلي، معزز القابض |
| DZ9100360320 | صمام الملف اللولبي ذو خمسة اتجاهات | شكمان نظام الفرامل شاحنة | صمام ذو ملف لولبي ذو 5 اتجاهات، نظام الفرامل |
| 5664146L | صمام الملف اللولبي لفرامل المحرك | شاحنة قلابة ثقيلة Delong 8×4 (محرك Cummins) | التحكم في فرامل محرك الكمون، 9 سم × 9 سم × 4 سم |
| NZ9525580160 | صمام الملف اللولبي لسخان المياه | شكمان سلسلة الشاحنات الثقيلة | صمام التحكم في نظام تسخين مياه الكابينة |
