1005098929
شكمان ساينو تراك HOWO FAW دونغفنغ
| السمة | مواصفات |
|---|---|

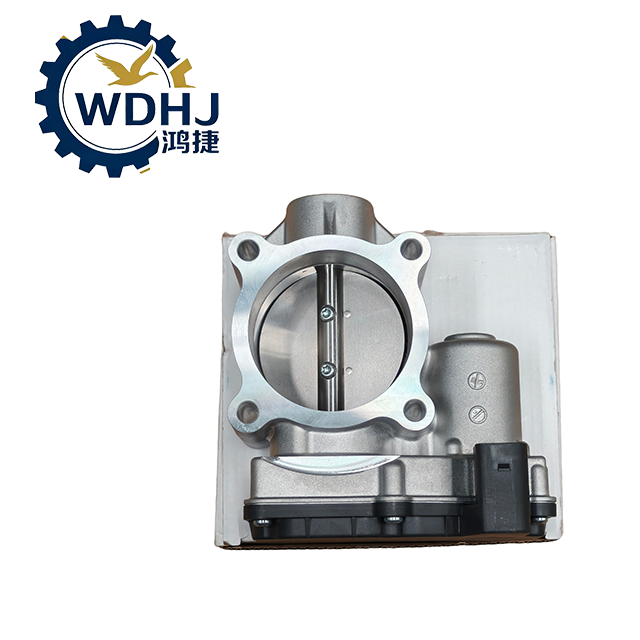

| اسم الجزء | جسم الخانق الإلكتروني / مجموعة صمام الخانق الإلكتروني |
| رقم جزء OEM | 1005098929 |
| رقم إنتاج بوش | 0 280 750 791 (أساسي) يُشار إليه أيضًا باسم 0280750791 |
| تصنيف الجهد | 24V DC (قياسي للشاحنات التجارية الصينية) |
| القطر الاسمي | 60 مم أو 70 مم (حسب نوع المحرك؛ شائع لسلسلة WP10-WP15) |
| نوع الصمام | دواسة الوقود من نوع الفراشة التي يتم التحكم فيها إلكترونيًا |
| طريقة التشغيل | محرك DC عالي الدقة مع محرك تخفيض التروس |
| تكامل أجهزة الاستشعار | أجهزة استشعار موضعية مزدوجة زائدة عن الحاجة (نوع تأثير هول) — توفر تغذية راجعة في الوقت الفعلي لوحدة التحكم الإلكترونية |
| إخراج الإشارة | تعمل إشارات الجهد التناظري المزدوج (على سبيل المثال، نطاق 0.5-4.5 فولت)، على تحسين السلامة والتشخيص |
| مواد الإسكان | سبائك ألومنيوم عالية الجودة مع طلاء مضاد للتآكل |
| مكونات الختم | حلقات O NBR أو FKM (Viton) لمقاومة درجات الحرارة العالية |
| فئة الحماية | IP6K9K - محكم تمامًا ضد الغبار ومحمي ضد نفاثات الماء ذات الضغط العالي ودرجة الحرارة العالية |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية |
| وزن | تقريبا. 1.5 كجم – 2.0 كجم |
| معايير الامتثال | معايير جودة السيارات من Bosch، تتوافق مع GB17691-2018 (الصين VI)، ISO 15855 |
الاسم1
الاسم2
نظرًا لحساسيته الإلكترونية ومتطلبات المعايرة، يعد التثبيت المناسب أمرًا بالغ الأهمية.
إيقاف التشغيل: افصل الطرف السالب للبطارية لمنع حدوث دوائر قصيرة.
فحص مشعب السحب: تأكد من أن سطح التزاوج نظيف ومسطح وخالي من تراكم الكربون أو الحطام.
تحقق من الموصل الكهربائي: ابحث عن المسامير المنحنية أو التآكل أو دخول الرطوبة.
التحقق من حالة الوحدة الجديدة: تأكد من ختم العبوة وامسح رمز الاستجابة السريعة (إن وجد) للتأكد من صحته.
قم بإزالة جسم الخانق القديم عن طريق فك مسامير التثبيت.
قم بتنظيف شفة السحب جيدًا باستخدام منظف لا يترك بقايا.
قم بتركيب حشية جديدة أو حلقة مانعة للتسرب - لا تعيد استخدام موانع التسرب القديمة أبدًا.
قم بتركيب وحدة 1005098929 الجديدة وأحكم ربط البراغي بالتساوي (عزم الدوران: ~ 8-10 نيوتن متر).
أعد توصيل الحزام الكهربائي بشكل آمن - تأكد من تثبيت مشبك القفل في مكانه.
أعد توصيل البطارية وقم بتشغيل الإشعال (لا تقم بتشغيل المحرك بعد).
❗ الخطوة الحاسمة - تنفيذ تعلم التهيئة (تكيف الخانق)
بعد الاستبدال، يجب أن تتعرف وحدة التحكم الإلكترونية على وضع الخمول والفتح الكامل للخانق.
الأدوات المطلوبة:
جهاز التشخيص الأصلي (على سبيل المثال، Weichai ZhiDuoxing / 'Wisdom Star' أو Delphi DS150E أو جهاز اختبار Sinotruk EOL)
الوصول إلى البرنامج لإجراء 'تهيئة جسم الخانق' أو 'إعادة الضبط التكيفي'
يتضمن الإجراء عادةً ما يلي:
تشغيل الإشعال، إيقاف تشغيل المحرك
أدخل إلى قائمة الخدمة → حدد 'Throttle Learning'
اتبع المطالبات حتى الانتهاء (حوالي 2-5 دقائق)
⚠️ عدم إكمال هذه الخطوة سيؤدي إلى:
تحقق من إضاءة ضوء المحرك (CEL).
وضع الطاقة المنخفضة ('limp home')
ضعف الاستقرار في وضع الخمول أو عدم استجابة دواسة الوقود
