WG9100440023
Shacman Sinotruk HOWO FAW Foton Auman Dongfeng
| d'attribut | Spécification |
|---|---|

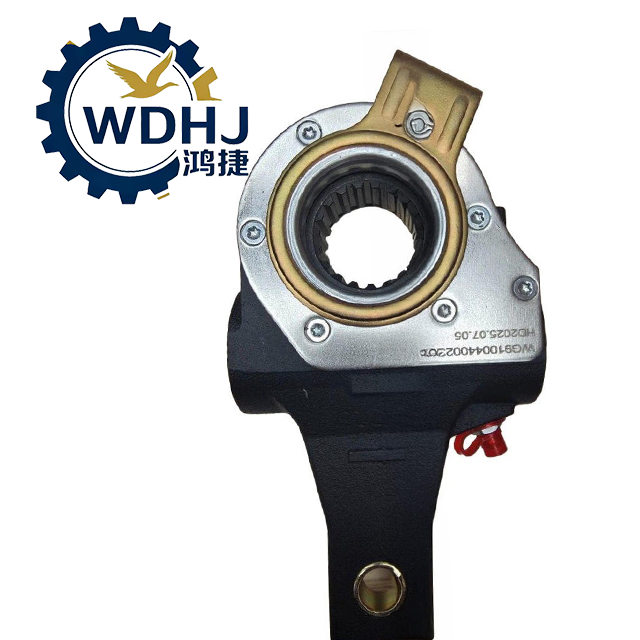

| Numéro de pièce | WG9100440023 |

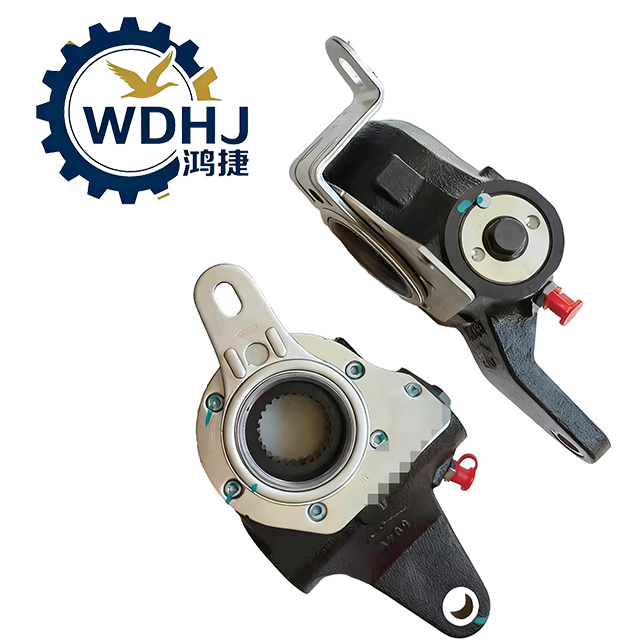

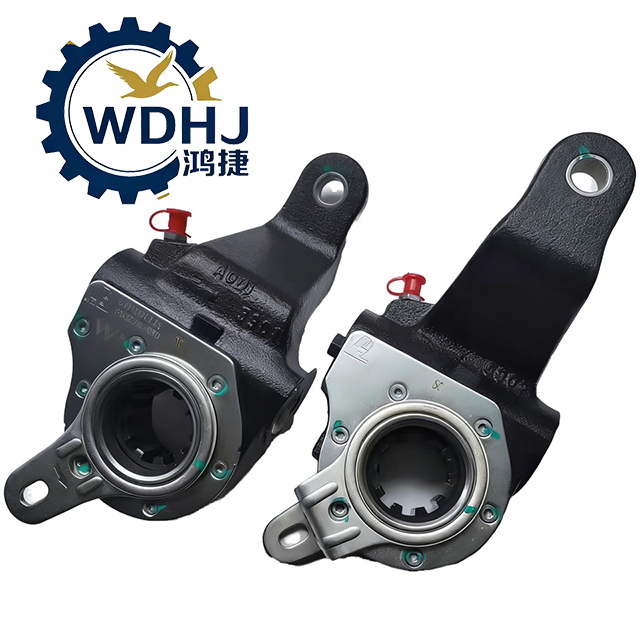

| Nom du produit | Ajusteur automatique de jeu de frein avant/ajusteur automatique de jeu de frein |
| Fonction | Ajuste automatiquement l'écart entre les mâchoires de frein et le tambour causé par l'usure |
| Position d'installation | Monté sur l'arbre à cames en S de l'essieu avant (côté gauche/droit) |
| Type de véhicule | Camions lourds, tracteurs, véhicules de fret et de construction |
| Plateforme compatible | Sinotruk HOWO, SITRAK, série Steyr |
| Compatibilité des essieux | VGD71, VGD75 et autres essieux avant non moteurs de classe 7 à 9 tonnes |
| Dents de sortie cannelée | 19 dents (standard pour l'interface d'arbre à cames de l'essieu avant Sinotruk) |
| Matériel | Fonte ductile à haute résistance ou acier forgé |
| Principe d'ajustement | Capteur mécanique + embrayage unidirectionnel à cliquet |
| Méthode de montage | Boulonné au support ; connecté à la tige de poussée du récepteur de frein |
| Fabricant OEM | Fournisseur OE : Longzhong, VIE (Wan'an), SORL (Ruili) ou usine interne de Sinotruk |
| Normes de conformité | GB12676, QC/T 89–2013, ECE R13 (Règlement sur le freinage des véhicules utilitaires) |
| des paramètres | Spécification |
|---|---|
| Nombre de dents (spline de sortie) | 19 dents |
| Distance centrale (CC) | 145 mm (de l'alésage central au trou de l'axe de chape) |
| Plage de course efficace | Maintient automatiquement un jeu de 0,7 à 1,2 mm |
| Déplacement maximal autorisé de la tige de poussée | ≤ 45 mm (au-delà indique une défaillance) |
| Plage de température de fonctionnement | -40°C à +100°C |
| Résistance au couple | Résiste à un couple d'arbre à cames jusqu'à 2 000 N·m |
| Vie en fatigue | ≥ 1 million de cycles |
| Poids (environ) | 2,8kg – 3,4kg |
| Performances d'étanchéité | Résistant à la poussière et aux éclaboussures (pas d'immersion) |
| Exigence de lubrification | Lubrifier à nouveau tous les 20 000 à 30 000 km avec de la graisse au lithium EP |
| Cycle de réponse | S'ajuste automatiquement après plusieurs freinages lorsque l'usure dépasse le seuil |

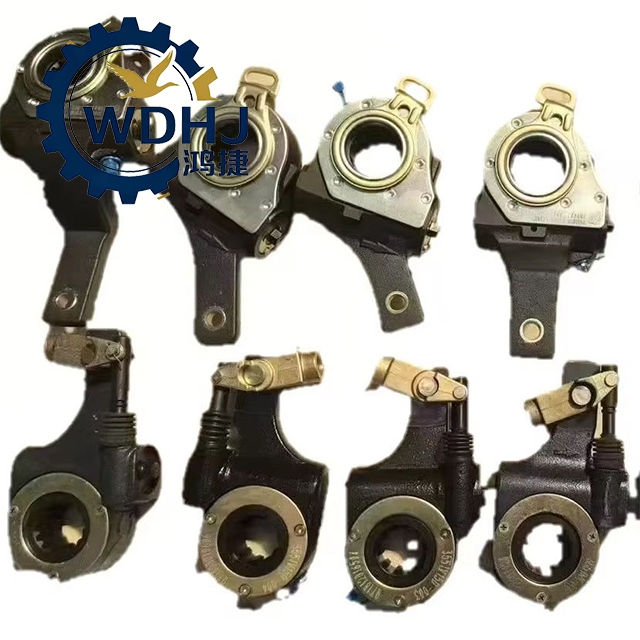

Tableau de référence des pièces du régleur de jeu automatique Shacman
| Numéro de pièce | Nom de la pièce | des modèles de véhicules compatibles | Spécifications |
|---|---|---|---|
| HD90129340257 | Régleur de jeu automatique arrière (gauche) | Delong X3000, Nouveau M3000 | Essieu tandem Hande HDZ16/HDZ13, 19 dents |
| HD90129340258 | Régleur de jeu automatique arrière (droite) | Delong X3000, Nouveau M3000 | Essieu tandem Hande HDZ16/HDZ13, 19 dents |
| HD95009440009 | Régleur de jeu automatique avant | DelongX3000 | Essieu de direction avant Hande 7.5T |
| DZ9100440571 | Régleur de jeu automatique avant (gauche) | Nouveau M3000 | Hande HDZ5.5T Essieu avant, 26 dents |
| DZ9100440572 | Régleur de jeu automatique avant (droite) | Nouveau M3000 | Hande HDZ5.5T Essieu avant, 26 dents |
| DZ9112440094 | Régleur de jeu de frein avant | X3000, F3000, H3000 | 26 dents, essieu avant |
| DZ90149346041 | Régleur de jeu arrière | Essieu robuste Hande 35T | 19 dents, entraxe 220 mm, 1 trou |
| HD90149346110 | Régleur de jeu arrière | Essieu robuste Hande 35T | 19 dents |
| HD90009440002 | Régleur de jeu automatique avant | Nouveau M3000 | Essieu avant |
| HD90009440003 | Régleur de jeu de frein avant | Nouveau M3000 | 14 dents, essieu avant |
| DZ9100340044 | Régleur de jeu automatique arrière (droite) | DelongX3000 | 19 dents, essieu arrière |
| DZ9100340043 | Régleur de jeu de frein | DelongX3000 | Essieu arrière |
| DZ9100340045 | Régleur de jeu de frein | DelongX3000 | Essieu arrière |
| DZ9100340046 | Régleur de jeu de frein | DelongX3000 | Essieu arrière |
| HD90149340139 | Régleur de jeu automatique arrière | F2000, F3000 | 19/26 dents, axe Hande |
| HD90149340140 | Régleur de jeu automatique arrière | F2000, F3000 | 19/26 dents, axe Hande |
| 81.50610.6215 | Régleur de jeu automatique (gauche) | F3000 (essieu technologique MAN) | Type d'essieu MAN |
| 81.50610.6216 | Régleur de jeu automatique (droite) | F3000 (essieu technologique MAN) | Type d'essieu MAN |
| 81.50610.6263 | Bras de réglage automatique du jeu | Essieu HOWO/Shacman MAN | Type d'HOMME |
| AZ9970340085 | Bras de réglage du jeu de frein | HOWO/Shacman Universel | Modèle standard |
| HD90149340118 | Ajusteur de jeu d'essieu Hande | Camion lourd Shacman | Essieu Handé |
| HD95129340124 | Régleur de jeu automatique arrière (droite) | Essieu Shacman Hande | Essieu arrière |
| 199000340056 | Régleur de jeu arrière (gauche, manuel) | F3000, M3000 (essieu STR) | 19 dents, type manuel |
| 199000340057 | Régleur de jeu arrière (droit, manuel) | F3000, M3000 (essieu STR) | 19 dents, type manuel |
