2202D-080
دونغفنغ
| وصف | السمة |
|---|---|
| رقم الجزء (OE) | 2202D-080 |

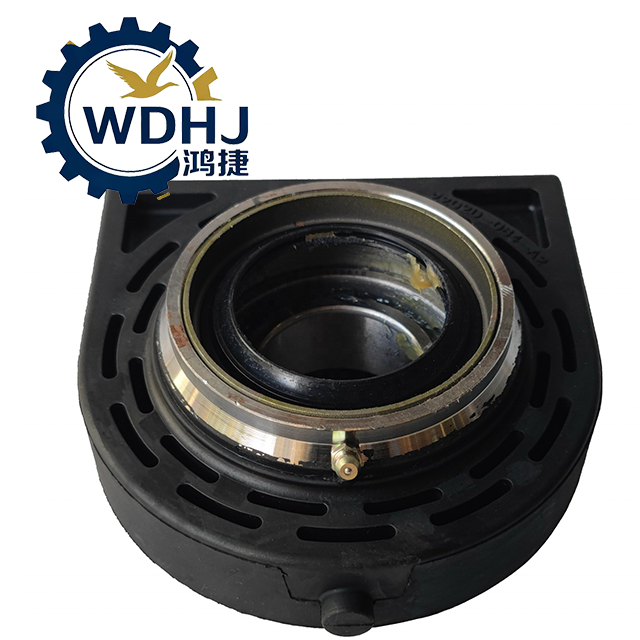

| اسم المنتج | مجموعة محمل مركز عمود المروحة / دعامة دعم متوسطة |
| الأسماء الشائعة | حامل مركزي لعمود القيادة، دعم عمود ذيل ناقل الحركة |
| نوع التطبيق | الشاحنات المتوسطة والثقيلة (أنظمة عمود المروحة المكونة من قطعتين) |
| ماركة السيارة | مركبات دونغفنغ التجارية (DFCV)، فوتون، ساينو تراك (بعض الموديلات) |
| نماذج متوافقة | Dongfeng Kinland (KL)، Kingrun (KR)، KC Hercules، هيكل 4x2/6x4 مع قاعدة عجلات طويلة |
| نوع التجميع | محمل متكامل + دعامة فولاذية مغلفة بالمطاط |
| نوع المحمل | محمل كروي ذو أخدود عميق مزدوج الصف أو محمل شعاعي مختوم بصف واحد |
| نمط التركيب | شفة مثبتة بمسامير لإطار العضو المتقاطع |
| وظيفة | يدعم النقطة الوسطى لعمود الإدارة المكون من قطعتين؛ يخفف الاهتزازات الالتوائية والجانبية |
| معيار التصميم | يلبي مواصفات DFCV OE؛ متوافق مع معايير مراقبة الجودة/T 523 وISO 28580 |
| المعلمة | مواصفات |
|---|---|
| نموذج المحمل (داخلي) | عادةً 6205-2RS أو UC205 (مختوم، مملوء بالشحم مسبقًا) |
| تصنيف الحمل الديناميكي | ≥14 كيلو نيوتن |
| سعة التحميل الثابتة | ≥9 كيلو نيوتن |
| السرعة القصوى | ما يصل إلى 5500 دورة في الدقيقة (مستمر)، وأعلى للدورات القصيرة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +130 درجة مئوية |
| عنصر عزل المطاط | جلبة من مطاط النتريل (NBR) مع تقوية معدنية |
| التخميد الانحراف | يمتص ما يصل إلى 5-8 ملم من الحركة العمودية؛ يعزل الهيكل عن اهتزاز مجموعة القيادة |
| توافق رمح | مصممة لأعمدة المروحة بقطر Φ80-Φ90 مم |
| نوع السحابة | مسامير سداسية M10 – M12 (عادةً 4 قطع لكل حامل) |
| التحميل المسبق والمحاذاة | يجب الحفاظ على المحاذاة المحورية بين أقسام العمود الأمامي والخلفي |
