1608N29-001
دونغفنغ
| السمة | مواصفات |
|---|---|

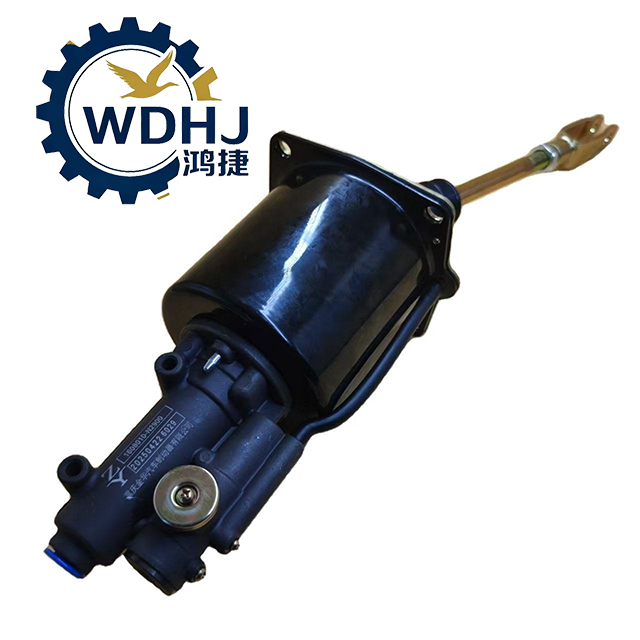

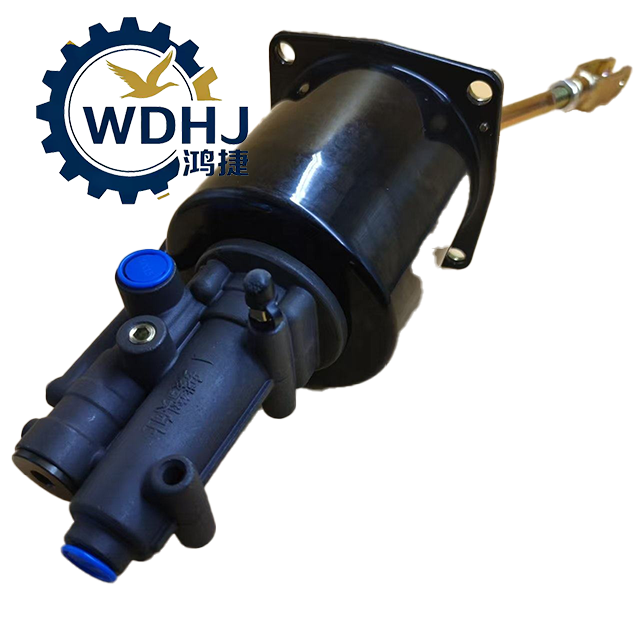

| اسم المنتج | مجموعة معزز القابض / أسطوانة القابض الهيدروليكية الهوائية |
| الشركة المصنعة | المعدات الأصلية دونغفنغ؛ يتم توفيره بشكل شائع بواسطة SORL (مجموعة Ruili) |
| رقم الجزء الأساسي | 1608N29-001 |
| تسمية بديلة | أسطوانة مساعدة القابض، أسطوانة تابعة مدعومة بالهواء |
| مبدأ التشغيل | مرحلتين: إشارة هيدروليكية + تضخيم هوائي |
| نوع التركيب | يتم تثبيته مباشرة بمسامير على مبيت ناقل الحركة أو ذراع شوكة القابض |
| طريقة التشغيل | يحول ضغط السائل إلى حركة قضيب دفع ميكانيكية |
| مواد الإسكان | سبائك الألومنيوم المصبوبة بدقة أو الحديد الزهر المرن |
| الأختام الداخلية | أختام مطاطية NBR أو FKM عالية المقاومة للتآكل |
| فئة التطبيق | شاحنات تجارية متوسطة إلى ثقيلة وهيكل خاص |
| قيمة المعلمة | / التفاصيل |
|---|---|
| قطر تجويف الأسطوانة المعززة | Φ105 مم (يُشار إليه عادةً باسم 'معزز 105 مم') |
| الحد الأقصى لضغط الهواء التشغيلي | 0.8 - 1.0 ميجا باسكال (116 - 145 رطل لكل بوصة مربعة) |
| مصدر الإدخال الهيدروليكي | من أسطوانة القابض الرئيسية (الخط الهيدروليكي) |
| وسط العمل | الهواء المضغوط + سائل الفرامل (DOT3/DOT4) |
| سعة السوائل | ~150-200 مل (يختلف باختلاف طول النظام) |
| دفع قضيب السكتة الدماغية | عادةً 25-35 ملم (القيمة الدقيقة تعتمد على نوع ناقل الحركة) |
| نسبة المساعدة | تصميم عالي الكفاءة يقلل من قوة الدواسة بنسبة 50%-80% |
| وزن | تقريبا. 2.5-3.5 كجم (5.5-7.7 رطل) |
| أنواع الاتصال | |
| - مدخل الهواء | تركيب هواء سريع التوصيل أو ملولب (عادة أنبوب 6-8 مم) |
| - منفذ هيدروليك | خيط 1/8 بوصة NPT أو M10×1 لخط الفرامل |
| - ربط الإخراج | دبوس Clevis أو مفصل كروي متصل برافعة تحرير القابض |
