| Quantità: | |
|---|---|
WG9700240002
Sinotruk-HOWO
| dell'attributo | Descrizione |
|---|---|

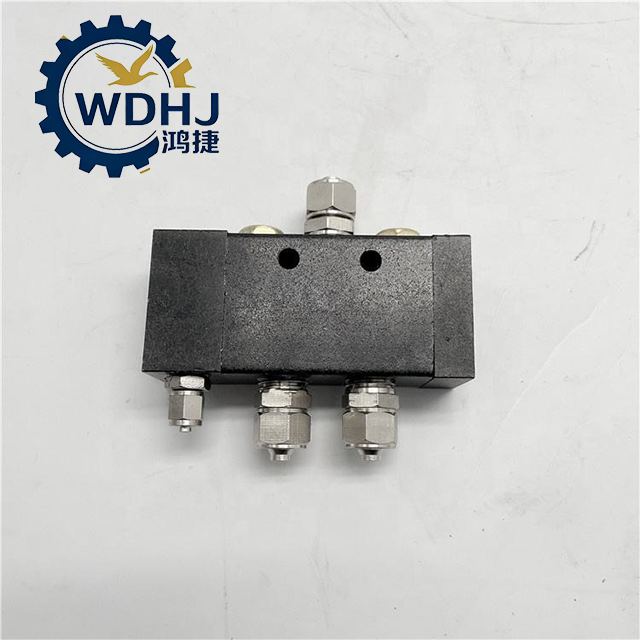

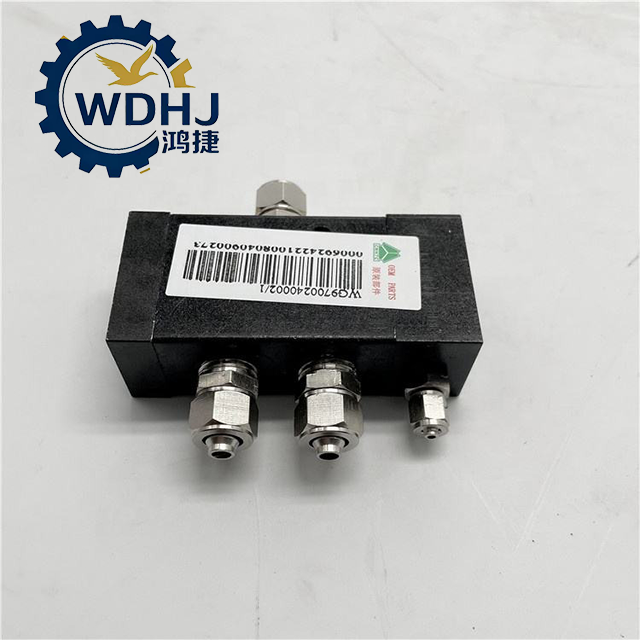

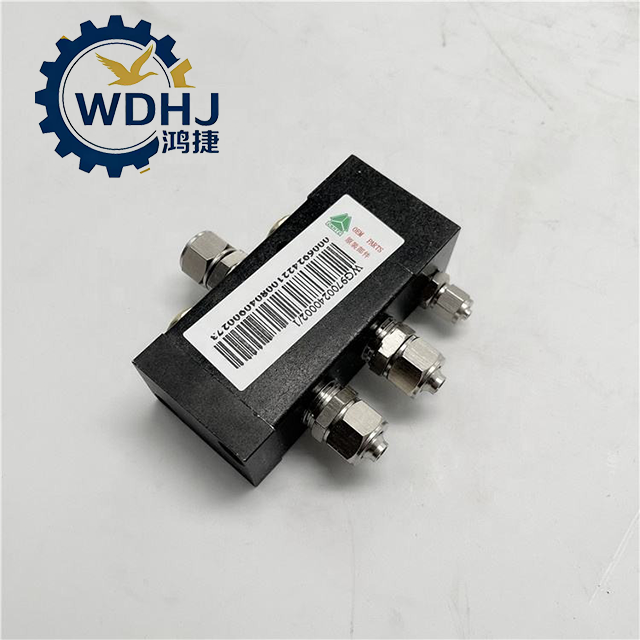

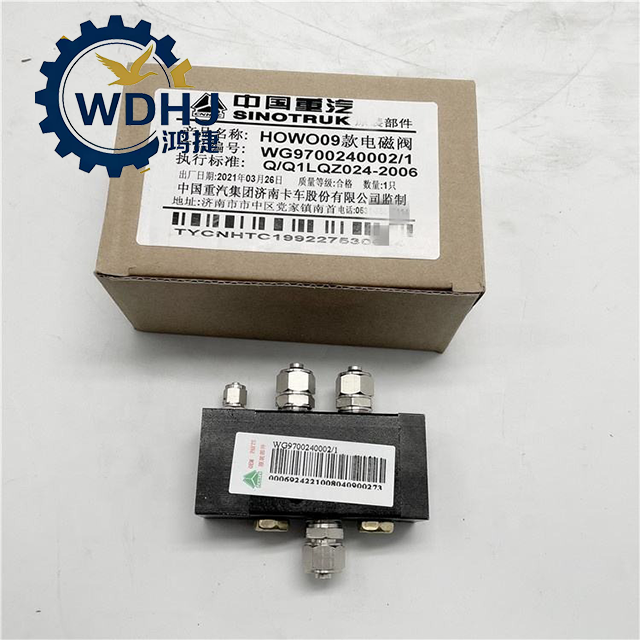

| Nome della parte | Elettrovalvola a bassa pressione/valvola di controllo dell'aria a cinque vie a due posizioni |
| Numero OEM | WG9700240002 |
| Nomi alternativi | Elettrovalvola di controllo del cambio, valvola pneumatica AMT, valvola a 5/2 vie |
| Tipo di valvola | Valvola di controllo direzionale a 2 posizioni, 5 vie (5/2). |
| Modalità operativa | Azionamento elettrico (azionato da solenoide), ritorno a molla |
| Valutazione della tensione | 24 V CC (standard per veicoli commerciali) |
| Intervallo di pressione di esercizio | 0,2 – 0,8 MPa (sistema pneumatico a bassa pressione) |
| Configurazione della porta | |
| • 1 × ingresso pressione (P) |
|
| • 2 × prese di lavoro (A/B) |
|
| • 2 porte di scarico (EA/EB) | |
| Materiale del corpo | Corpo valvola in acciaio ad alta resistenza o lega di alluminio con rivestimento resistente alla corrosione |
| Materiale del connettore | Tappo composito in plastica/metallo resistente con guarnizione in gomma sigillata |
| Livello di sigillatura | IP65 o superiore: resistente alla polvere e all'acqua |
| Peso | ca. 0,3 – 0,5 kg |
| Funzione | Controlla la direzione del flusso d'aria per azionare gli attuatori pneumatici nei sistemi di trasmissione, presa di forza o sospensioni |
| Condizione | Nuovo di zecca (OEM originale o aftermarket premium) |
Nome1
Nome2
È richiesta l'installazione professionale
Implica interventi su impianti elettrici e pneumatici.
Deve essere eseguito da tecnici addestrati che abbiano familiarità con i sistemi AMT.
Scollegare la batteria prima del lavoro
Previene i cortocircuiti e protegge la bobina ECU/solenoide.
Ispezionare prima le linee aeree
Controllare i tubi collegati per eventuali crepe, attorcigliamenti o accumuli di umidità.
Scaricare i serbatoi dell'aria prima dello smontaggio.
Garantire la fornitura di aria pulita
Sostituire regolarmente gli elementi del filtro dell'aria/essiccatore.
L'umidità provoca ruggine e incollaggio della valvola interna.
Controllare i collegamenti elettrici
Ispezionare i pin della spina per verificare che non siano corrosi o piegati.
Utilizzare grasso dielettrico sui terminali per prevenire l'ossidazione.
Verificare la compatibilità della tensione
Conferma che sia 24 V CC: non utilizzare per errore la versione a 12 V.
Testare tutte le funzioni dopo la sostituzione
Eseguire il test del ciclo di marcia completo (1a → 10a).
Ascoltare il corretto innesto dell'attuatore.
Evitare l'installazione forzata
Non stringere eccessivamente i bulloni di montaggio: potrebbe rompersi l'alloggiamento.
Coppia tipica di ~8–10 Nm.
Utilizza ricambi originali o di alta qualità
Le imitazioni a basso costo spesso falliscono presto a causa di bobine deboli o guarnizioni inadeguate.
Consigli per la conservazione
Conservare sigillato in una busta antistatica fino all'installazione.
Conservare in ambiente interno asciutto.
