3735020-C0100
Dongfeng
| d'attribut | Spécification |
|---|---|

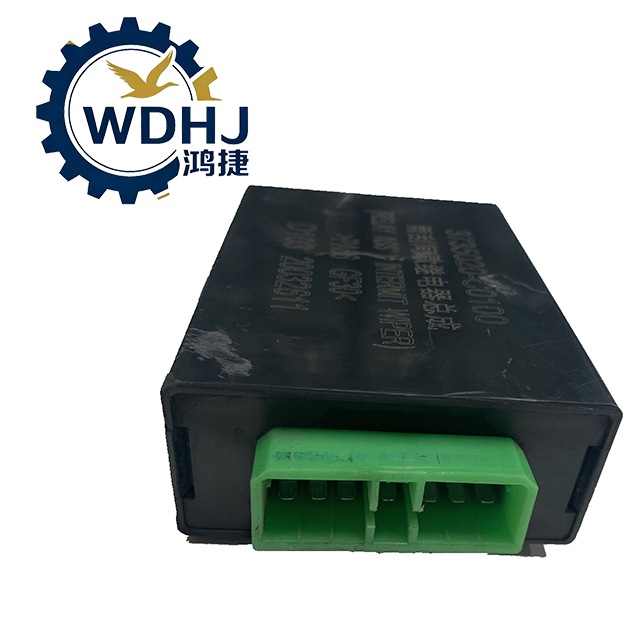

| Nom du produit | Relais intermittent d'essuie-glace/module de commande d'essuie-glace |
| Fabricant | Dongfeng Commercial Vehicles Co., Ltd. |
| Numéro de pièce principal | 3735020-C0100 |
| Noms alternatifs | Relais d'essuie-glace intermittent, unité de minuterie d'essuie-glace, contrôleur d'essuie-glace |
| Tension nominale | 24 V DC (standard pour les poids lourds chinois) |
| Type de connecteur | Fiche rectangulaire 13 broches (configuration mâle/femelle) |
| Structure interne | Combinaison hybride IC + relais électromagnétique |
| Matériau du boîtier | Plastique technique ignifuge (classé UL94-V0) |
| Emplacement de montage | Cabine intérieure – généralement installé dans la boîte à fusibles/relais centrale près du côté passager |
| Fonctionnalité | Contrôle le balayage intermittent, la réinitialisation automatique (stationnement) et le verrouillage de lavage/essuyage |
| du paramètre /Détail | Valeur |
|---|---|
| Tension de fonctionnement | 24 V CC nominal (plage : 18 à 32 V) |
| Configuration des broches | Disposition standard à 13 broches (brochage spécifique défini par Dongfeng) |
| Plage de cycles intermittents | Intervalle réglable d'environ 4 à 6 secondes entre les balayages (logique fixe) |
| Fonction de stationnement | Garantit que les essuie-glaces reviennent au point mort bas après l'arrêt |
| Verrouillage de la rondelle | Déclenche automatiquement 2 à 3 balayages lorsque le liquide de lave-glace est activé |
| Logique de contrôle | Circuit de minuterie électronique avec étages de sortie relais |
| Résistance environnementale | |
| - Température de fonctionnement | -40°C à +85°C (-40°F à +185°F) |
| - Conformité aux vibrations | Conforme aux normes QC/T 417 et GB/T 28046 |
| Durée de vie électrique | > 500 000 cycles (endurance de commutation) |
| Résistance d'isolation | ≥ 100 MΩ à 500 V CC |
| Poids | Env. 120-180g |
