3810020B29D
Dongfeng
| d'attribut | Spécification |
|---|---|

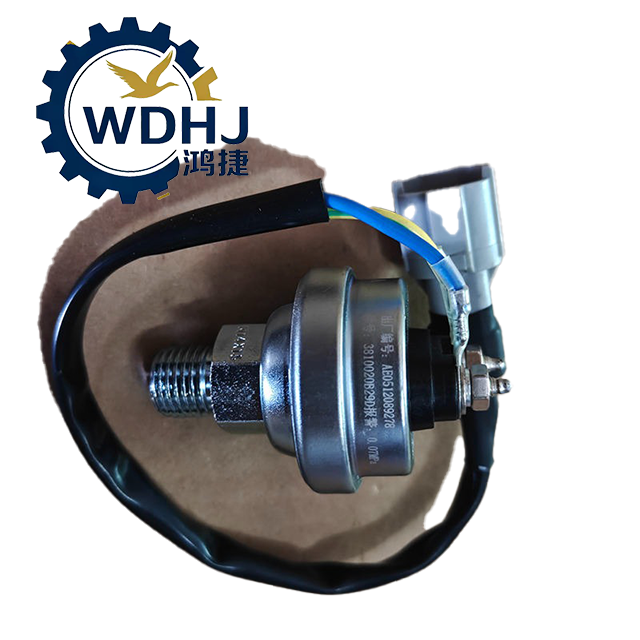

| Nom du produit | Capteur électronique de pression d'huile/unité d'envoi de pression d'huile |
| Fabricant | OEM pour FAW ; généralement fourni par HanSheng, Zhengchang ou d'autres fournisseurs de capteurs chinois de niveau 1 |
| Numéro de pièce principal | 3810020B29D, 3810020-29D, 3810020A29D |
| Type de signal | Résistance variable ou sortie de tension analogique (selon le protocole jauge/ECU) |
| Principe de fonctionnement | Convertit la pression d'huile mécanique en signal électrique via une jauge de contrainte ou un élément résistif |
| Système électrique | 24 V DC (standard pour les poids lourds en Chine) |
| Matériau du boîtier | Corps en plastique technique renforcé et en métal résistant à la corrosion |
| Méthode de scellement | Rondelle/joint d'étanchéité intégré en cuivre ou en caoutchouc |
| Classe d'application | Moteurs diesel de puissance moyenne à lourde – camions et autobus commerciaux |
⚠️ Une mauvaise manipulation ou installation peut entraîner de fausses lectures, des dommages permanents ou des risques pour la sécurité.
Évitez le branchement/débranchement à chaud (pas de connexion en direct !)
❗ Débranchez toujours la batterie du véhicule avant de retirer ou d'installer le capteur.
La connexion ou la déconnexion alors qu'il est sous tension peut provoquer des pics de tension qui détruisent l'électronique interne.
Inspecter le joint d’étanchéité avant l’installation
Fuites d'huile
Entrée d'air dans les circuits
Signaux erratiques
Assurez-vous que le joint en cuivre ou en caoutchouc est neuf et en bon état.
La réutilisation d’anciens joints peut conduire à :
Engagement correct du fil
Fils dénudés
Boîtier du capteur fissuré
Grippage ou rupture de fil à l’intérieur du passage d’huile (extrêmement difficile à réparer)
Utilisez une clé ou une douille appropriée pour serrer uniformément.
❌ Ne pas trop serrer – risque de :
Couple recommandé : Serrage à la main plus 1/4 à 1/2 tour avec une petite clé
Vérifier l'état du connecteur électrique
Nettoyez les broches de l'huile, de la saleté ou de l'accumulation d'humidité.
Vérifiez que le mécanisme de verrouillage sécurisé s’enclenche correctement.
Appliquer de la graisse diélectrique si exposé à des environnements humides.
Diagnostiquer correctement les pannes intermittentes
Usure de la résistance interne
Mauvaise connexion à la terre
Faisceau de câblage endommagé
Jauge fluctuant énormément ('saut d'aiguille')
Lecture nulle malgré le bruit normal du moteur et le niveau d'huile
Si les symptômes incluent :
Causes probables :
Remplacez le capteur uniquement après avoir exclu tout défaut de câblage.
Vérifier après remplacement
La pression d'huile augmente en quelques secondes
Comportement normal de la jauge sur toute la plage de régime
Aucun voyant ne reste actif
Démarrer le moteur et surveiller :
Utilisez un multimètre ou un outil de diagnostic pour valider l'intégrité de la ligne de signal si nécessaire.
Utilisez les outils appropriés pendant le service
Cliquet à tête pivotante
Rallonge courte
En raison de l'espace restreint près de la base du filtre ou du côté du bloc, utilisez :
Évitez d'appliquer une force sur le boîtier du connecteur en plastique.
