| de l'attribut | Description |
|---|---|

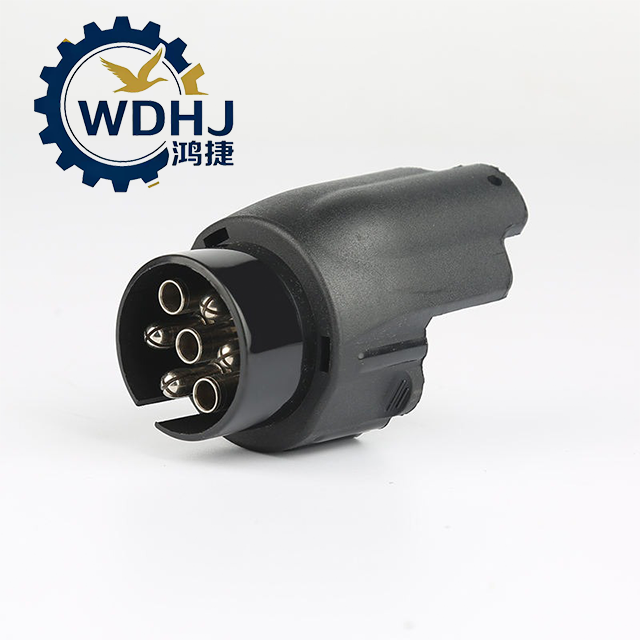

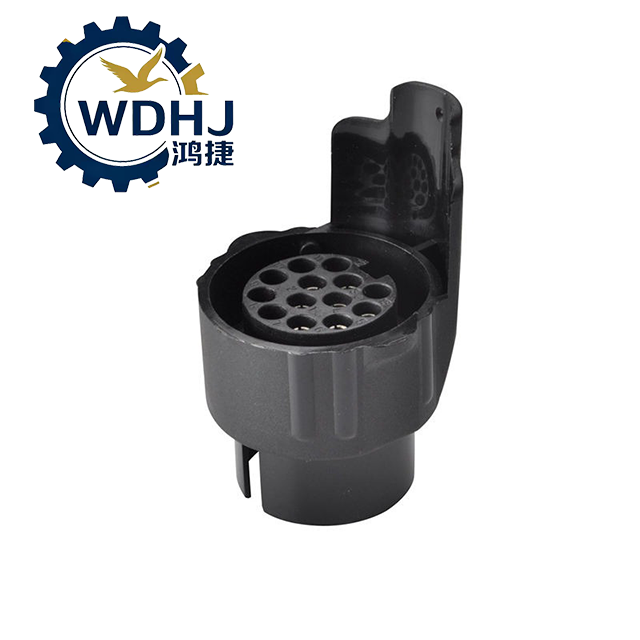

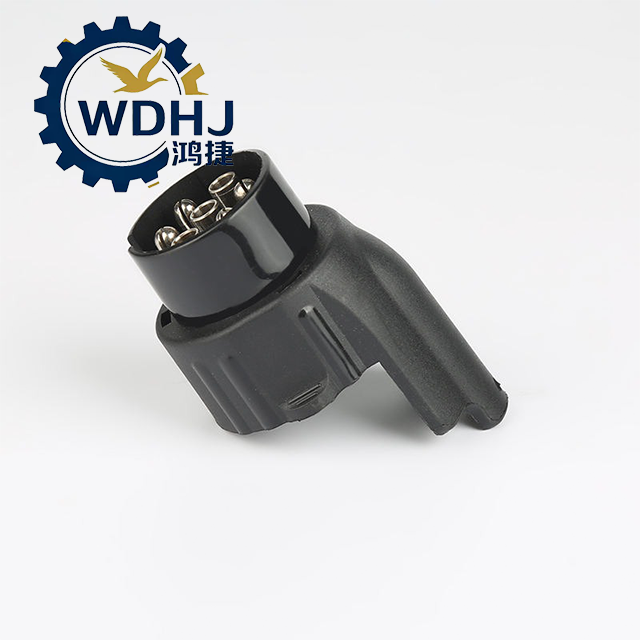

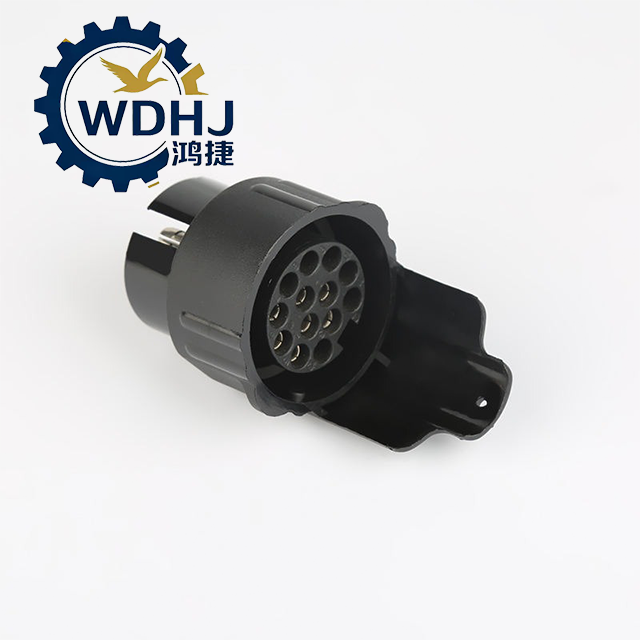

| Nom du produit | Prise de connecteur de remorque/prise électrique de remorque |
| Noms communs | Prise de remorquage, prise de remorque, connecteur électrique de remorque |
| Fonction | Transmet les signaux électriques : feux stop, clignotants, feux arrière, masse, charge batterie, ABS |
| Types de connecteurs | 4 broches, 5 broches, 6 broches, 7 broches plates (ISO 11446), 7 broches rondes (ISO 1724), SAE J560 (usage intensif) |
| Conformité aux normes | OIN 11446, OIN 1724, SAE J560, ECE R121, DOT, CE, RoHS |
| Matériau du boîtier | Plastique ABS, nylon ou caoutchouc résistant aux UV |
| Matériel de contact | Laiton ou alliage de cuivre, étamé ou argenté |
| Indice de protection | IP67 (étanche à la poussière et à l'eau une fois accouplé) |
| Tension nominale | 12 V/24 V CC |
| Température de fonctionnement | -40°C à +85°C (-40°F à +185°F) |
| Type de montage | Montage sur panneau, en ligne, câble en queue de cochon, montage encastré |
| Longueur du câble (si inclus) | 0,5 m – 3 m (standard), longueurs personnalisées disponibles |
| Codage couleur | Normalisé selon ISO (par exemple, marron = feu arrière, vert = clignotant droit) |
| Réutilisabilité et durabilité | Élevé – conçu pour des cycles de connexion/déconnexion fréquents |
| des paramètres | Spécification |
|---|---|
| Numéro de modèle | TC-7P-ISO11446 |
| Standard | ISO 11446 (plat 7 broches) |
| Nombre de broches | 7 épingles |
| Configuration des broches | Disposition ISO standard (voir brochage ci-dessous) |
| Courant nominal par circuit | 20A (frein/queue), 10A (autres) |
| Résistance d'isolation | ≥ 50 MΩ |
| Rigidité diélectrique | 500 V AC, 1 minute (pas de panne) |
| Résistance des contacts | ≤ 10 mΩ |
| Durée de vie du cycle d'accouplement | ≥ 10 000 cycles |
| Jauge de câble (si inclus) | 16 AWG (1,5 mm⊃2 ;) ou 14 AWG (2,5 mm⊃2 ;) en option |
| Dimensions de la fiche | Env. 65 mm × 35 mm × 25 mm |
| Poids | ~80–120 g (selon le boîtier et le câble) |
| Approbations | Marqué E, CE, RoHS, conforme à FMVSS 108 (USA) |
